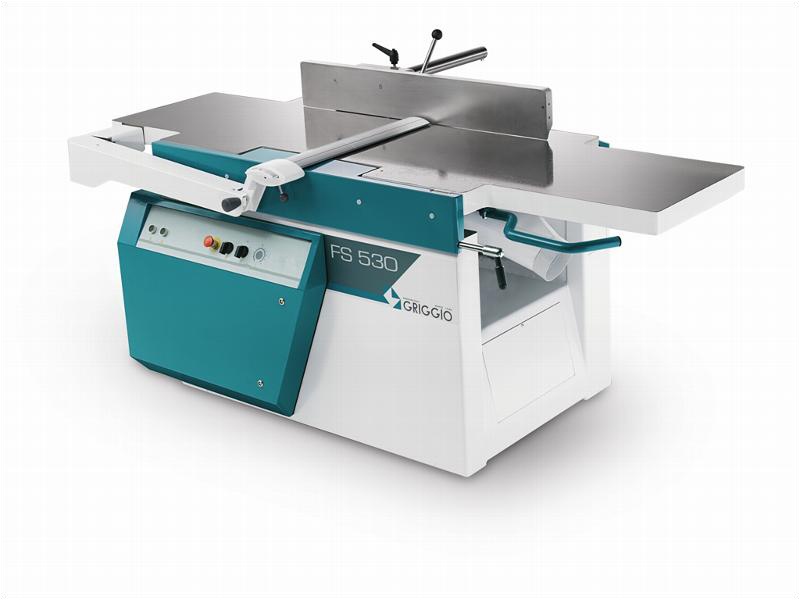

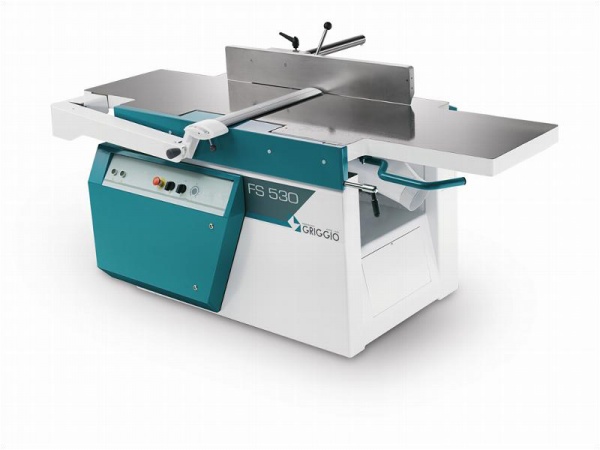

Станок фуговально-рейсмусовый FS 530

Назначение:

Фуговально-ресмусовые станки предназначены для одностороннего плоскостного строгания в размер по толщине с предварительной обработкой базовой плоскости

Отличительные особенности:

• Станина станка сварная, коробчатой конструкции, внутри которой установлен электродвигатель.
• Фуговальные и рейсмусовые столы - чугунные, высокоточной обработки.
• Регулировка толщины снимаемого слоя при фуговании осуществляется перемещением переднего стола по направляющей с последующей фиксацией.
• На столе установлена упорная линейка, может наклоняться от 0 до 45 градусов.
• При рейсмусовании фуговальные столы откидываются. Регулировка размера при рейсмусовании осуществляется за счет подъема-опускания рейсмусового стола или при помощи маховика, или электрически.
• Имеется индикатор положения высоты рейсмусового стола.
• По требованию могут поставляться 2 ролика на рейсмусовом столе и пазовальная приставка.
• Станина станка сварная, коробчатой конструкции, внутри которой установлен электродвигатель.
• Фуговальные и рейсмусовые столы - чугунные, высокоточной обработки.
• Регулировка толщины снимаемого слоя при фуговании осуществляется перемещением переднего стола по направляющей с последующей фиксацией.
• На столе установлена упорная линейка, может наклоняться от 0 до 45 градусов.
• При рейсмусовании фуговальные столы откидываются. Регулировка размера при рейсмусовании осуществляется за счет подъема-опускания рейсмусового стола или при помощи маховика, или электрически.
• Имеется индикатор положения высоты рейсмусового стола.
• По требованию могут поставляться 2 ролика на рейсмусовом столе и пазовальная приставка.


Комплект поставки:

• Моторизованный подъем рейсмусового стола (2 скорости, позиционатор с точностью до 0,1 мм).
• 4 трапецевидных винта подъёма рейсмусового стола с 2-мя боковыми напрявляющими.
• Механический индикатор положения высоты рейсмусового стола.
• Одновременный подъем фуганочных столов.
• Эликоидальный протяжной ролик на входе.
• Секционный передний прижим.
• Протяжной обрезиненный ролик на выходе.
• Защитное устройство вала.
• Аспирационное отверстие диам. 140 мм.
• Теплозащита мотора.
• Грибовидная аварийная кнопка.


Конструктивные особенности
	Пульт управления
	Защита шпинделя
	Столы в откинутом положении (для рейсмусования)
	2 ролика на рейсмусовом столе (опция)
	Рейсмусовый стол на 4-х опорах

Опции по запросу фуговально-рейсмусового станка GRIGGIO FS 530

0932012	Норматив EN – электрическая система CE, мотор с тормозом
0932050	Пневматический подъем фуговальных столов: одновременный подъем фуговальных столов с помощью пневмогидравлической системы, автоматическое позиционирование вытяжного колпака
0932060	Digit 1 ось – позиционирование рейсмусового стола, обязателен норматив EN, электронный программатор для автоматического позиционирования рейсмусового стола со следующими характеристиками: - электронное программирование рейсмусового стола, - возможность запоминания до 100 рабочих программ, - возможность автоматически позиционировать рейсмусовый стол (помимо 1000 запоминаемых положений) - цифровое отображение параметров рейсмусового стола
0932070	Вариатор скорости с инвертером 5-20 м/1’, обязателен норматив еn
0932090	Обеспечение установки пазовального узла, только с ручным подъемом строгальных столов
0932100	Пазовальный узел с зажимом Westcott, только с ручным подъемом строгальных столов
0932110	1 ролик на рейсмусовом столе
0932120	2 ролика на рейсмусовом столе
0932130	Секционный ролик на входе
0932140	Откидная направляющая для обработки тонких заготовок
0932150	Комбинированная направляющая ‘Aigner’
0932160	Разница для се защиты, складывающейся пополам
0932170	Стальной протяжной ролик на выходе
0932180	Автоматический запуск звезда-треугольник
0932190	Ножевой вал Monobloc – ножи Tersa 530 мм – 4 ножа
0932200	Дополнительный набор ножей
0932210	Дополнительный набор ножей Tersa
0932220	Мотор 10 лс (7,5 квт) 50 гц, с автоматическим запуском звезда-треугольник
0932222	Мотор 12 лс (9 квт) 60 гц, с автоматическим запуском звезда-треугольник
