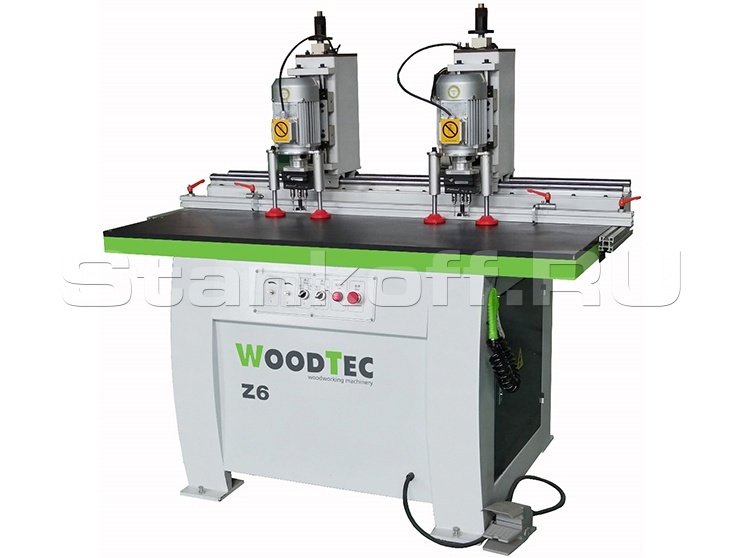

Станок сверлильно-присадочный под петли WoodTec Z6

Детальное описание

Предназначен для фрезерования отверстий в мебельных фасадах под петлю с креплением.

Схема обработки

Схема обработки изделия

Схема сборки готового изделия

Особенности:

Прижим детали четырьмя пневматическими цилиндрами;
Автоматическое управление рабочими операциями (старт-педаль);
Боковые линейки (2 шт.);
Линейка с 2-мя откидными упорами;
Пистолет для обдувки станка;
Перемещение сверлильной группы по направляющим D 25 мм.

Конструктивные особенности:

Сверлильная голова

3-х шпиндельная головка 48 х 6, имеет три патрона, один для концевой фрезы под выборку чашечного отверстия под петлю, а еще два для сверл под крепление петли.
Засверливание отверстий происходит одновременно с операцией фрезерования.

Пневмоприжимы

Четыре пневматических прижима для быстрого фиксирования заготовки различной толщины.

Регулировка глубины сверления

Станок оснащен быстрой настройкой глубины сверления при помощи винтовой системы. Обеспечивает перенастройку глубины сверления и точное сверление заданных параметров.

Комплект базирующих линеек

Станок оснащается 3-мя профильными алюминиевыми линейками. Две коротких (боковых). Одна длинная для поперечного базирования. Так же в комплект поставки входит 2 откидных упора для фиксации заготовки.

Электродвигатель

Привод сверлильного блока осуществляется двигателем мощность 1,5 кВт.

Подготовка сжатого воздуха

Узел подготовки сжатого воздуха, обеспечивает дополнительное исключение влаги, примесей грязи из воздуха, а так же позволяет осуществлять регулировку давления сжатого воз-духа и его контроль на входе в пневмосистему.

Пульт управления

Эргономичный и простой в исполнении пульт управления располагается на фронтальной панели станка. На пульте располагаются все основные функции, в т. ч. кнопка аварийной остановки станка.

Электрошкаф

Электрокомпоненты высокого качества. Гарантируют долгий срок эксплуатации.

Прецизионные направляющие

Настройка оборудования в соответствии с необходимым расстоянием между петлями осуществляется в ручном режиме путем их перемещения по прецизионным направляющим (D = 25 мм) повышенной жесткости, что гарантирует высокий уровень точности позиционирования сверлильного инструмента.

Линейка на станине станка

Настройка расстояния между шпинделями выставляется при помощи линейки расположенной на станине станка.

Количество сверлильных групп, шт.	2
Макс. диаметр сверления, мм	35
Максимальная глубина сверления, мм	60
Частота оборотов шпинделя, об/мин	2800
Мощность, кВт	3
Давление воздуха, МПа	0,6 - 0,8
Габариты, мм	1700x850x1690
Вес, кг	260
