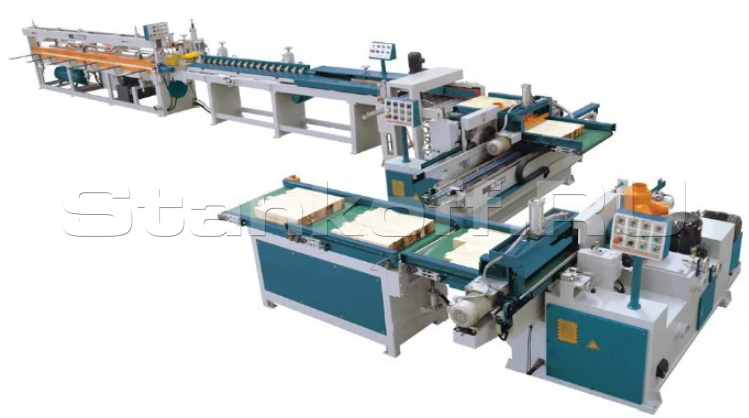

Автоматическая линия сращивания по длине LTT-1560

Детальное описание

Автоматическая линия мод. LTT-1560 предназначена для сращивания короткомерных брусков по длине и сочетает в себе высокую степень автоматизации с простотой обслуживания и исключительной надежностью. Применяется в столярном и мебельном производствах для изготовления клееного щита и бруса.

Автоматическая линия для сращивания по длине мод. LTT-1560 включает:

Два автоматических шипорезных станков
Двухпозиционного пресса для сращивания по длине
Транспортирующих конвейеров и сбрасывателя

На линии выполняются следующие операции:

Набор пакета заготовок производится на одной из трех рабочих зон объединенных в один конвейер
Подача пакета заготовок в рабочую зону, где заготовки торцуются, и производится зарезка шипа с двух сторон с одновременной клеенамазкой на станке.
Поштучная подача заготовок с приемного рольганга шипорезного узла на подающий конвейер сборочного пресса осуществляется сбрасывателем сборка заготовок в плеть и отрезка по длине
На другой позиции одновременно происходит опрессовка второй плети, что сокращает технологический цикл в два раза. После опрессовки происходит автоматическое сбрасывание плети на стол
Опрессовка производится в запрограммированной последовательности: в начале предварительный поджим сверху и сбоку, потом основное усилие с торца

Автоматическая линия сращивания по длине LTT-1560
Максимальная длина плети, мм	6200
Ширина плети, мм	30-150
Высота плети, мм	20-75
Максимальное усилие прессования, кг	7800
Максимальная ширина пакета на шипорезной каретке, мм	590
Максимальная длина ламели, мм	900
Скорость подачи заготовки в пресс, м/мин	3,5-70
Скорость вращения фрезерного шпинделя шипорезных станков, об./мин	6750
Посадочный диаметр фрезерного шпинделя, мм	50
Максимальный диаметр фрез фрезерного шпинделя, мм	240
Максимальный диаметр пил подрезки, мм	250
Мощность двигателя гидронасоса левого/правого шипорезного станка, кВт	2.2
Мощность двигателя фрезы левого/правого шипорезного станка, кВт	11
Мощность двигателя основного торцовочного узла левого/правого шипорезного станка, кВт	4
Мощность двигателя подрезного торцовочного узла левого/правого шипореза, кВт	0.75
Мощность двигателя конвейера подачи, кВт	0,4
Мощность двигателя гидростанции пресса, кВт	4
Мощность двигателя подачи пресса, кВт	0.75
Габариты пресса, мм	7300х1300х1500
Масса линии, кг	7580
