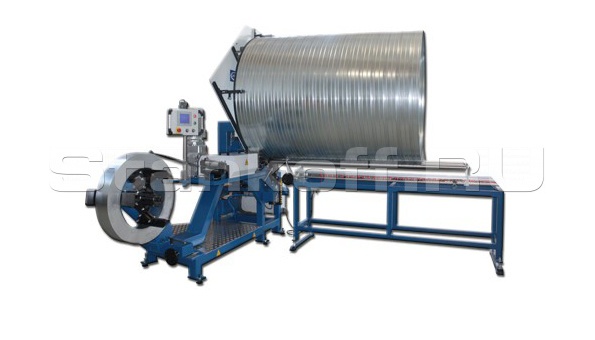

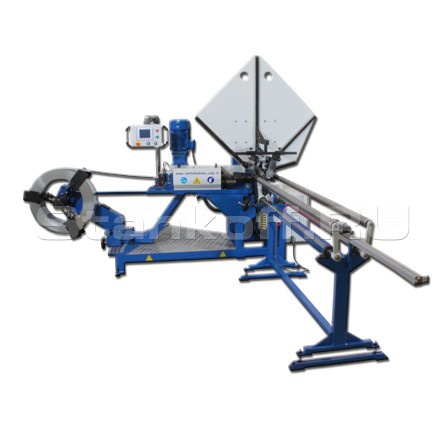

Спирально-навивной станок TFWSI - 1

Детальное описание

Спирально-навивной станок предназначен для производства воздуховодов желаемого диаметра и длины. Машина более экономична и проста в эксплуатации, чем аналоги. Станок имеет качественный процесс сшивания. В качестве альтернативы стандартным диаметрам можно изготавливать бесконечные трубы разных размеров. Изготовленные воздуховоды соответствуют требованиям EUROVENT и SMACNA. Процесс резки производится ножом (Slitter). Режущий блок с гидравлическим приводом. Формовка и сшивание спроектированы механически с помощью роликов. Смазка используется во время процесса сшивания.

Преимущества

Спирально-навивной станок TFWSI с полужесткими кольцами позволяет производить воздуховоды диаметрами от 100 мм до 1600 мм, что значительно выделяет данную линию из общей массы конкурентов.
В работе используется металлическая лента (штрипс).

Технические характеристики спирально-навивного станка TFWSI - 1
Мощность, кВт	9
Напряжение - Частота	380-400 В переменного тока / 50-60 Гц / 3 PH
Ток, А	15
Необходимое воздушное давление, бар	6
Расход воздуха, л/мин	7
Рабочий диаметр, мм	Ø 100 - Ø 1250
Скорость работы, м/мин	4 - 39
Обрабатываемый материал
Гальванизированный, мм	0,4 - 1
Алюминий, мм	0,4 - 1
Медь, мм	0,4 - 1
Нержавеющая сталь, мм	0,4 - 0,7
Полосная ширина, мм	137
Дукт длина
Минимум, мм	130
Максимум, мм	6000
Емкость декойлера
Максимум, кг	750
Максимальный наружный диаметр, мм	Ø1250
Минимум внутренний диаметр, мм	Ø508
Размеры, м	3,20 х 1,75 х 2,50
Вес, кг	1650
Стандартные диаметры	Ø100 - Ø1250
