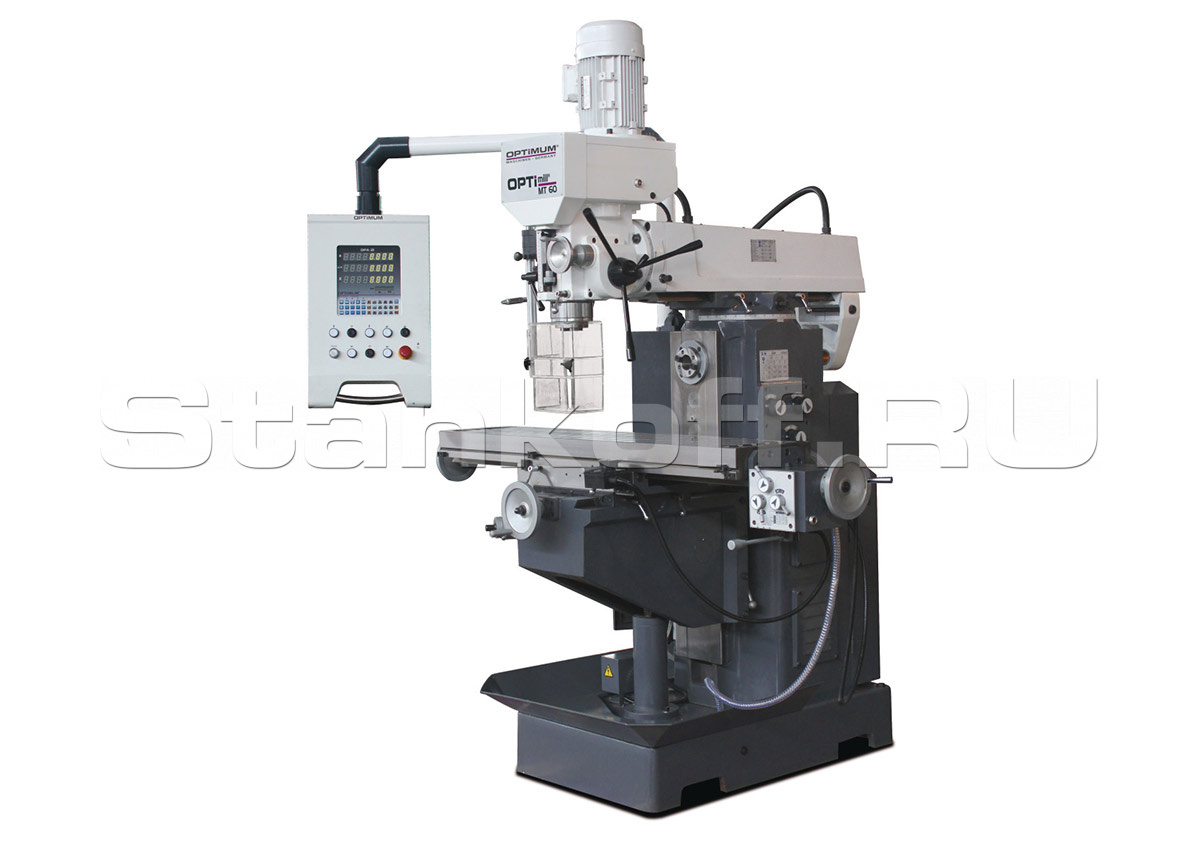

Универсальный фрезерный станок OPTImill MT 60
Реклама
Рекомендуем предложения
Детальное описание
Универсальный фрезерный станок для горизонтальных и вертикальных фрезерных работ. С цифровым 3-осевым индикатором положения DPA 21.
Преимущества
- Поворотная на ±90° фрезерная головка;
- Держатель шпиндельной головки вращается вперед и назад;
- Жесткая массивная конструкция из высококачественного серого чугуна, поглощающего вибрации;

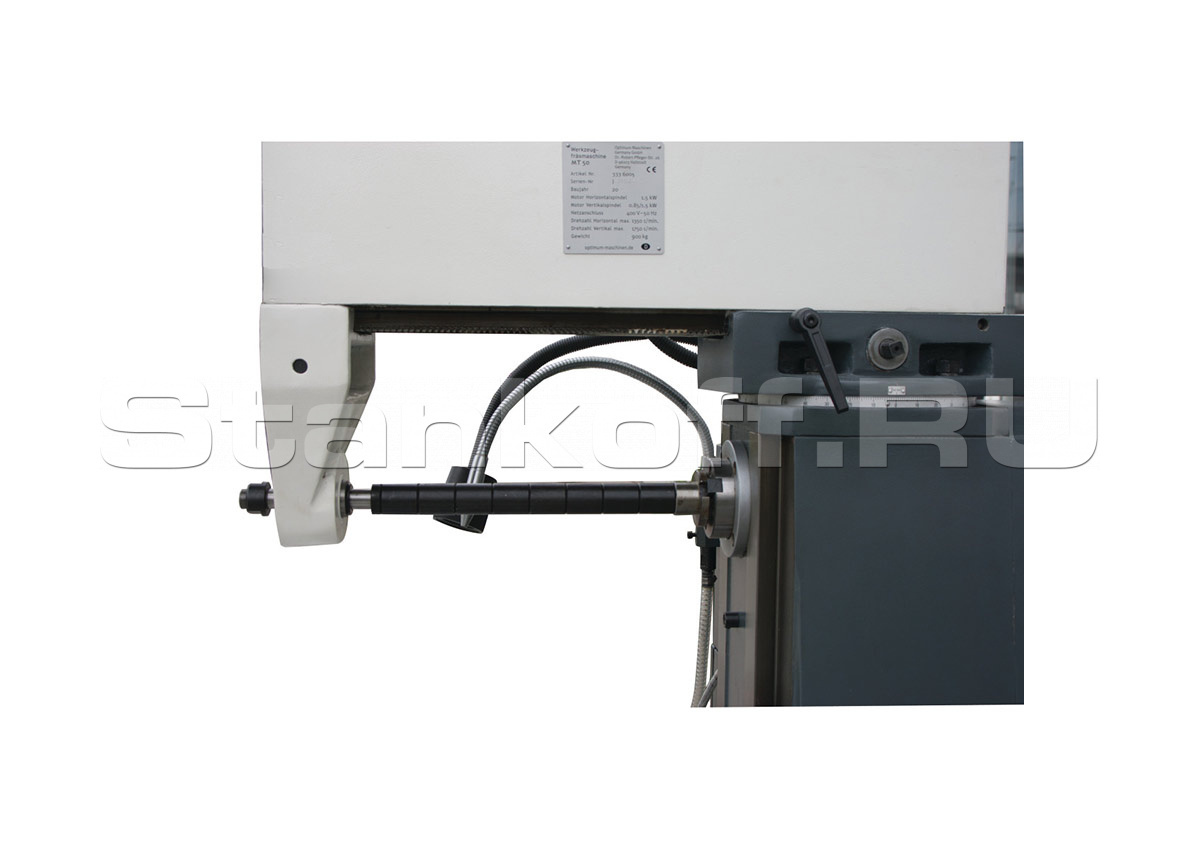

- Опора для горизонтального фрезерования путем прикрепления к задней части;
- Автоматическая и механическая подача пиноли;
- Ось X перемещается либо с помощью маховика, либо через устройство подачи стола;
- Система охлаждения;
- Автоматическая подача пиноли;
- Регулируемый по высоте защитный экран с микровыключателем, от разлетающихся стружек и деталей, для максимальной защиты пользователя;
- Массивное и крупногабаритное основание XY, точно обработанная поверхность с Т-образными пазами и регулируемыми клиньями по всем осям, поворот на ± 45°.
| Технические характеристики универсального фрезерного станка OPTImill MT 60 |
|
| Мощность | 6 кВт |
| Напряжение | 380 В |
| Конус шпинделя | M16 |
| Мах ø сверления | 25 мм |
| Мощность вертикального шпинделя | 2.2 кВт |
| Мощность горизонтального шпинделя | 2.2 кВт |
| Max ⌀ торцевой фрезы | 100 мм |
| Max ⌀ концевой фрезы | 25 мм |
| Максимальный диаметр рассверливания в стали | 30 мм |
| Размер стола | 1270 х 280 мм |
| Мin расстояние от шпинделя до стола | 125 мм |
| Max расстояние от шпинделя до стола | 465 мм |
| Вылет вертикального шпинделя | 220-600 мм |
| Вылет горизонтального шпинделя | 35-370 мм |
| Поворот шпинделя | ± 45 ° |
| Частота вращения вертикального шпинделя | 90 - 2000 об/мин |
| Количество скоростей вертикального шпинделя | 8 |
| Частота вращения горизонтального шпинделя | 40 - 1300 об/мин |
| Количество скоростей горизонтального шпинделя | 9 |
| Размер T-образных пазов на столе | 14 мм |
| Кол-во T-образных пазов на столе | 4 |
| Расстояние между Т-образными пазами на столе | 50 мм |
| Максимальная грузоподъемность | 150 кг |
| Размер Т-образных пазов стола | 14 мм |
| Подключение сжатого воздуха | 700-1060 кПа |
| Ручное перемещение по оси X | 750 мм |
| Ручное перемещение по оси Y | 230 мм |
| Ручное перемещение по оси Z | 360 мм |
| Автоматическое перемещение по оси X | 680 мм |
| Скорость автоподачи стола по осям X, Y, Z | 4 мм/об - градуировка 0,02 мм |
| Патрон шпинделя | B16 ISO 40 DIN 2080 |
| Диапазон поворота фрезерной головки по X - Y плоскости | ± 45 ° |
| Диапазон поворота фрезерной головки по Z - X плоскости | ± 45 ° |
| Ход шпинделя | 120 мм |
| Диапазон автоподачи шпинделя | 0.08 -0.25 -1 мм/об |
| Мощность двигателя подачи СОЖ | 0.04 кВт |
| Вес | 1300 кг |
| Вес (брутто) | 1400 кг |
| Габариты (Д*Ш*В) | 1580x1450x2110 мм |
| Габариты упаковки (Д*Ш*В) | 1460x1200x2220 мм |
