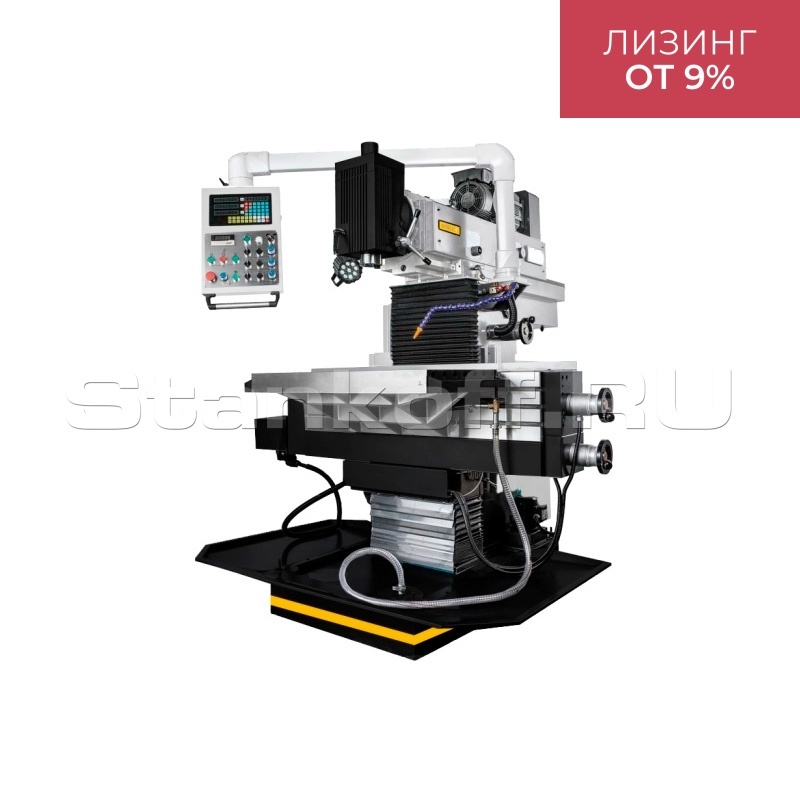

Универсально-фрезерный станок WFM 850 Servo

Детальное описание

Универсально-фрезерный станок WFM 850 Servo предназначен для точных операций сверления, зенкерования и растачивания отверстий в деталях из металлов и пластмасс при единичном и серийном производстве. Станина изготовлена из серого чугуна, направляющие закалены и точно отшлифованы. Благодаря поворотному механизму вертикальная головка легко снимается, что позволяет быстро перейти к горизонтальному фрезерованию с использованием серьги и дисковых или цилиндрических фрез.

Преимущества

Высокая жесткость конструкции станка;
Удобное расположение органов управления станка с одной стороны;
Вертикальный и горизонтальный шпиндели;
Наклон вертикальной головы влево/вправо;
Автоматическая подача и ускоренное перемещение стола по 3-м координатам(сервомоторы);
ШВП УЦИ по осям X, Y, Z (Sino);
Встроенное устройство подвода СОЖ и поддон для сбора стружки;
Лампа местного освещения;
Управляемое перемещение фрезерного стола по 3-м координатам;
Централизованная система смазки фрезерного стола;
Электрокомпоненты Schneider electric;
Изготовлен по стандарту СЕ.

Комплектация

Пульт управления нового образца с УЦИ;
Зажимная тяга M16;
Переходник ISO40/MT3;
Переходник ISO40/MT2;
Цанговый патрон ISO40-Er32 с набором цанг 8 шт.(2-12мм);
Опора для горизонтального фрезерования;
Оправки для горизонтального фрезерования: ISO 40/Ø16 мм; ISO 40/Ø22 мм; ISO 40/ Ø27 мм; ISO 40/Ø32 мм;
Система подвода СОЖ;
Сертификат точности;
Поддон для сбора стружки;
Инструкция по эксплуатации;
Лампа LED местного освещения.

Конус вертикального шпинделя	ISO 40 DIN2080
Частота вращения шпинделя (гориз./верт.), об/мин	40–260 / 260–2000
Ход пиноли шпинделя, мм	60
Диапазон наклона головки, влево/вправо, °	±90
Расстояние от оси горизонтального шпинделя до стола, мм	120–530
Расстояние от оси вертикального шпинделя до стола, мм	70–520
Расстояние от оси вертикального шпинделя до стойки, мм	170–620
Конус шпинделя горизонтального	ISO 40 DIN2080
Размер горизонтального рабочего стола, мм	850x450
Размер вертикального рабочего стола, мм	1190x250
Перемещение стола по оси X, мм	600
Перемещение стола по оси Z, мм	450
Перемещение стола по оси Y, мм	450
Скорость подачи стола по осям X/Y/Z, мм/мин	10–1000
Ускоренное перемещение стола, мм/мин	1200
Т-образные пазы горизонтального стола (ширина/расстояние), мм	14 / 63 (6 пазов)
Т-образные пазы вертикального стола (ширина/расстояние), мм	14 / 63 (3 паза)
Максимальная нагрузка на стол, кг	300
Напряжение сети, В	380
Мощность мотора подач X/Y/Z, кВт	1,5 / 1,5 / 2,3
Мощность главного двигателя, кВт	5,5
Мощность насоса помпы, кВт	0,4
Габаритные размеры (ДxШxВ), мм	1600x1800x2000
Вес, кг	1700
