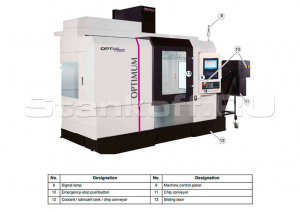

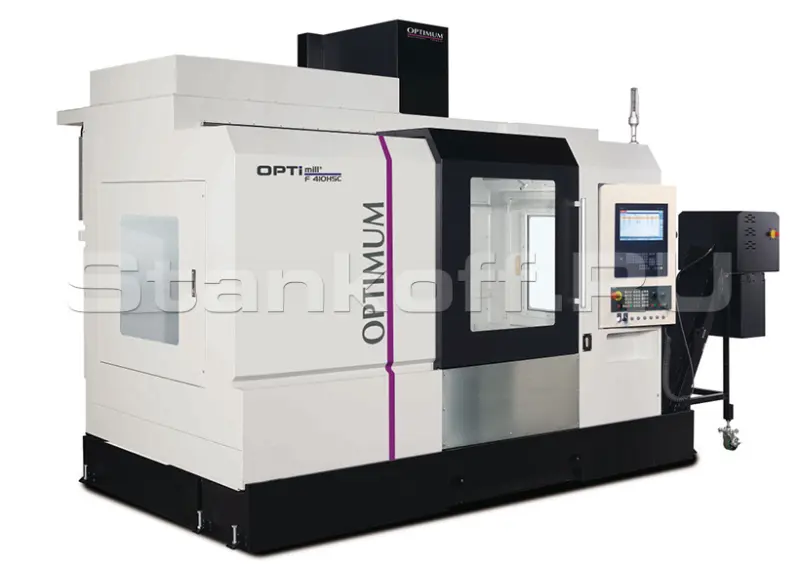

Фрезерный станок с ЧПУ OPTImill F 410HSC
Фрезерный станок с ЧПУ OPTImill F 410HSC
Подробнее →

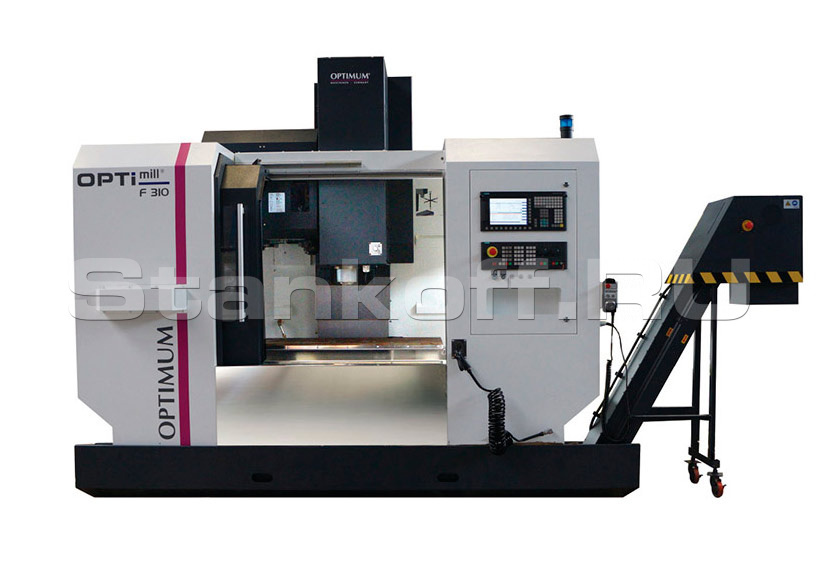

Фрезерный станок с ЧПУ OPTImill F 310HSC
Фрезерный станок с ЧПУ OPTImill F 310HSC
Подробнее →
Фрезерный станок с ЧПУ OPTImill F 210HSC
Фрезерный станок с ЧПУ OPTImill F 210HSC
Подробнее →

Детальное описание

Описание

  • Система ЧПУ Siemens Sinumerik 828D с 15.6-дюймовым сенсорным дисплеем
  • Жесткая тяжелая конструкция станины
  • Высокая производительность
  • Инструментальный магазин с двойным захватом на 30 слотов входит в стандартную комплектацию
  • Точные, преднатянутые высокопроизводительные ШВП (Ø 40 мм х P16 х C3) на X, Y и Z-осях
  • Шпиндель с ременной передачей SK40 (In-line SK40 опция) установлен на высокоточных подшипниках
  • Возможна комплектация высокочастотным шпинделем KESSLER со встроенным приводным двигателем, который не нуждается в передаточном механизме
  • Ребристая поверхность, жесткое основание станка, изготовленное из качественного литья
  • Сервоприводы смонтированы непосредственно на шариково-винтовых парах по всем трем осям
  • Светильник рабочей зоны
  • Шлифовальный рабочий стол с семью Т-образными пазами
  • Конвейер для стружки в ленточного типа обеспечивает эффективное удаление стружки
  • Система охлаждения с 860 литровым баком для смазочно-охлаждающей жидкости и системой промывки стружки
  • Пистолет для очистки рабочей зоны от стружки
  • Портативный электронный маховик
  • Разъем RJ45, порт USB и разъем питания 230V
  • Телескопические защитные кожухи на всех трех осях
  • Закрытый электрошкаф со встроенным теплообменником обеспечивает оптимальную температуру и предотвращает попадание частиц грязи
  • маслоотделитель
  • Включая два года гарантии SIEMENS
  • Два года гарантии на комплектующие SIEMENS

Система Siemens Sinumerik 828D PPU290

  • Функции безопасности системы управления комплексной безопасности
  • Обнаружение и обработка остаточных материалов для механической обработки
  • Пошаговое программирование работы ShopMill
  • Управление сетевыми дисками
  • 3-D моделирование
  • Одновременная запись
  • Программное обеспечение SW 28x
  • Сенсорный экран 15.6”
  • Формат 16:9
  • Емкостный дисплей с мультисенсорным контроллером
  • Интуитивно понятное мультитач-управление
  • Выбор программной клавиши с помощью сенсора
  • Датчик приближения / датчик расстояния для интеллектуального управления дисплеем
  • Стекло, защищенное от царапин
  • Отсутствие батареек (постоянное кэширование данных по технологии NV-RAM)
  • Может эксплуатироваться в перчатках
  • Передние интерфейсы: USB 2.0, RJ45 Ethernet, IP65

Описание узлов и механизмов

Направляющие

Скорость перемещения до 30 000 мм / мин на всех трех осях

Станина

Ребристая поверхность, жесткое основание станка, изготовленное из качественного литья

Рабочий стол


Усиленный крупногабаритный стол
Диапазон закрепления 1400х710 мм
Прецизионная шлифованная поверхность

Шпиндель

Возможность выбора скорости вращения 10000/12000/24000 об / мин
ISO 40 / DIN 69871 или HSK A-63

Пистолет для удаления стружки

Легкая очистка рабочего пространства

Теплообменник

Закрытый электрошкаф с интеллектуальным управлением охлаждением
Оптимальная температура даже при высоких температурах наружного воздуха

Прецизионные шариковые винтовые приводы

Класс точности C3
Для высокой точности позиционирования и точности повторяемости
Мощная система промывки стружки для очистки рабочего пространства и заготовки

Инструментальный магазин

Двойной зажим
24 слота для инструментов
Время смены инструмента (от инструмента к инструменту): 2 с
Макс. Длина инструмента 300 мм

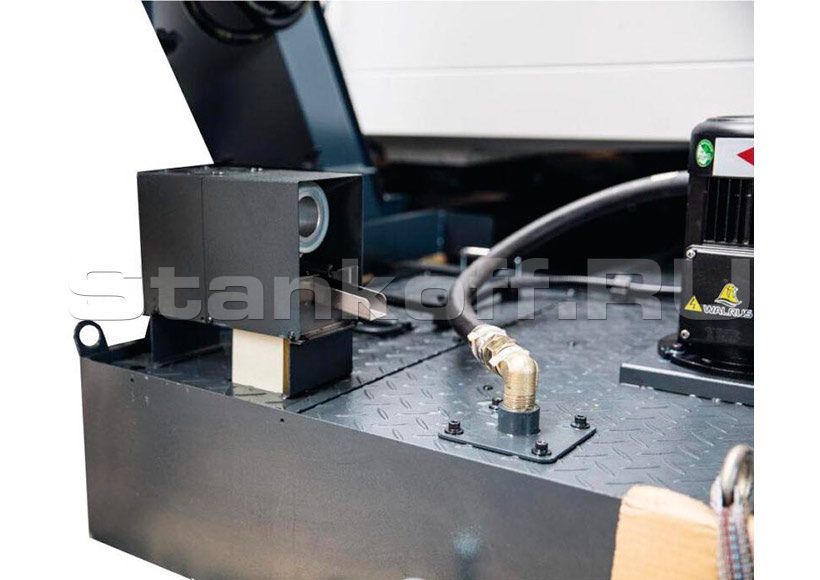

Отделитель масла / маслосборник

Разделение посторонних масел методом обезжиривания
Разделение твердых частиц путем осаждения в сборном контейнере

Система охлаждения

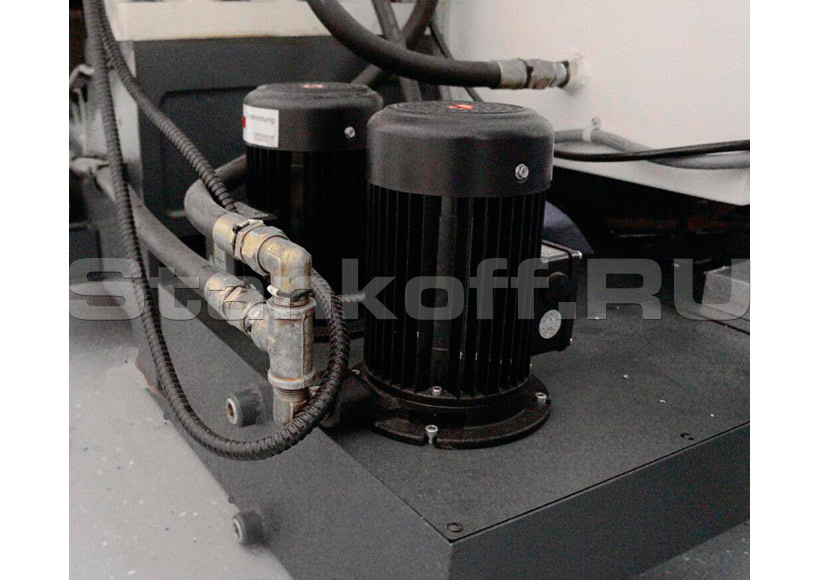

Три насоса охлаждающей жидкости каждый мощностью 850 Вт
Емкость бака 860 литров

Централизованная смазка

Значительно предотвращает износ, затраты на ремонт и вынужденные простои транспортер стружки

Конвейер для стружки

Ленточный тип
Для эффективного удаления стружки

Опора станка

6 опор для оптимального распределения нагрузки

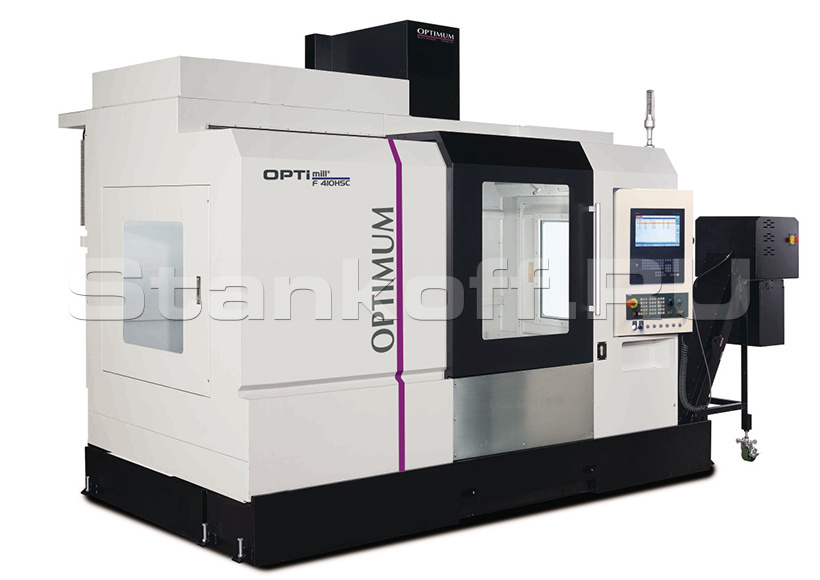

Технические характеристики фрезерного станка с ЧПУ OPTImill F 410HSC
Напряжение 380 В
Мощность привода шпинделя 11 кВт
Конус шпинделя SK 40 DIN 69871
Крутящий момент шпинделя 70 Нм
Точность позиционирования ± 0,005 мм
Точность повторяемости ± 0,005 мм
Размер стола 1400х710 мм
Частота вращения шпинделя 10000 об/мин
Кол-во T-образных пазов на столе 7
Расстояние между Т-образными пазами на столе 100 мм
Размер Т-образных пазов стола 18 мм
Максимальная нагрузка на стол 1000 кг
Количество осей 3
Автоматическое перемещение по оси X 1200 мм
Автоматическое перемещение по оси Y 730 мм
Автоматическое перемещение по оси Z 560 мм
Скорость подачи по оси X 30000 мм/мин
Скорость подачи по оси Y 30000 мм/мин
Скорость подачи по оси Z 30000 мм/мин
Количество слотов для инструментов 30
Максимальный диаметр инструмента 80 мм
Максимальная длина инструмента 300 мм
Максимальная масса инструмента 8 кг
Время смены инструмента 2 с
Давление сжатого воздуха 6 бар
Объем бака СОЖ 860 л
Мощность насосов промывки стружки 0.85 кВт
Вес 8800 кг
Габариты (Д*Ш*В) 3600x2322x3024 мм
