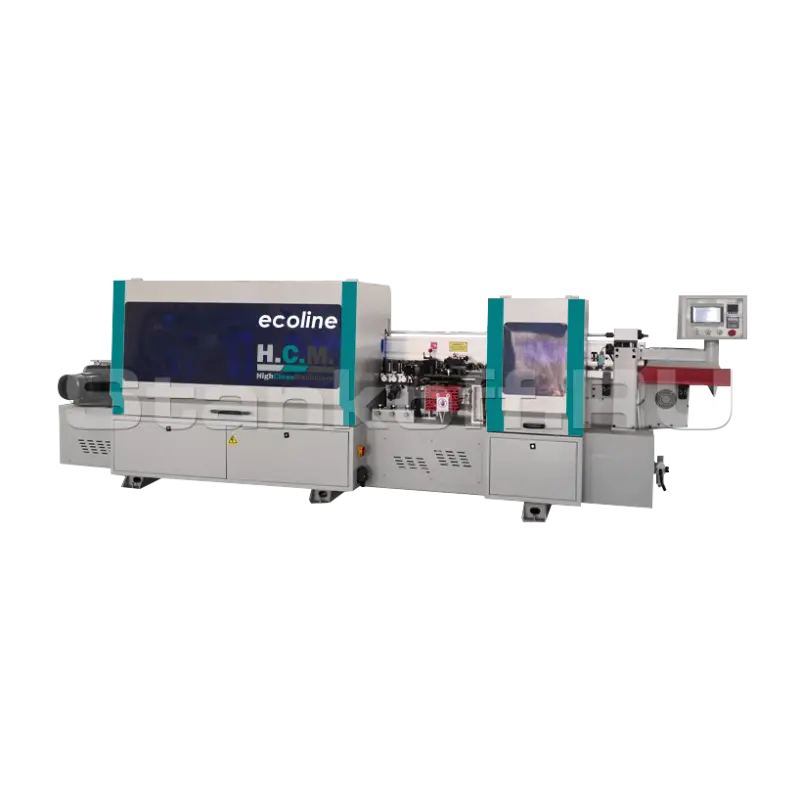

Автоматический кромкооблицовочный станок ECOLINE 365

Детальное описание

Кромкооблицовочные станки HCM идеально подходят для применения на предприятиях по производству корпусной мебели (офисная мебель, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, дверей, а также эксклюзивной мебели, изготавливаемой по индивидуальным заказам).

Конфигурация рабочих групп

Конструктивные особенности

Конструкция станка

Все рабочие узлы и агрегаты устанавливаются на станину, на заранее подготовленные площадки с отверстиями, прошедшими обработку на высокоточных обрабатывающих станках с ЧПУ за одну установку.
Это обеспечивает идеальную точность позиционирования узлов, относительно станины, транспортера и друг друга.

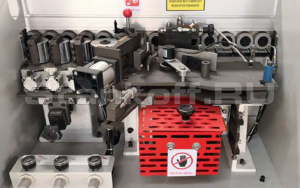

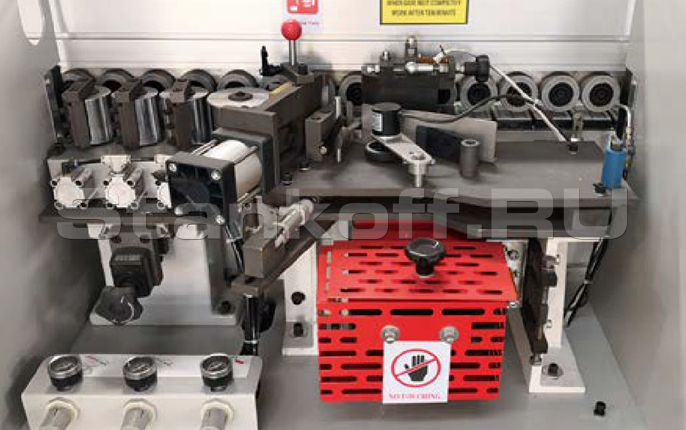

Клеенаносящий узел

Узел имеет тонкую регулировку, которая позволяет выставить нанесение клея для любого типа кромочного материала. Система нагрева обеспечивается пальчиковыми тэнами, расположенными по всему периметру клеевого узла, в том числе в верхней его части, что
препятствует застыванию клея и обеспечивает стекание излишков обратно в клеевую ванну. Данная конструкция узла значительно снижает количество брака на производстве.

Узел предварительной фрезеровки

Узел предварительной фрезеровки оснащается твердосплавным инструментом со стружкоотводными канавками, направленными вверх и вниз, что обеспечивает идеальное отведение стружки в оба направления
и как следствие высокое качество обработки панелей с двухсторонней облицовкой.

Узел обрезки торцевых свесов

Высокочастотные двигатели торцовочного узла и линейные призматические высокоточные направляющие для перемещения двигателей обеспечивают качественную и долговечную работу станка. Узел оснащается 2-мя независимыми двигателями с дисковыми пилами.

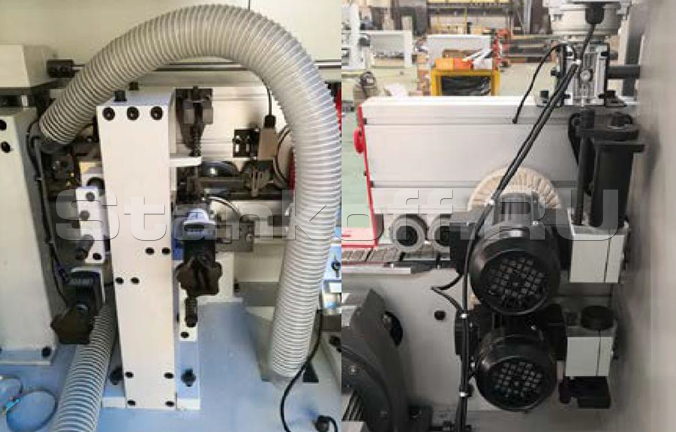

Узел снятия свесов

Для промышленных высококачественных двигателей высокой мощности

Радиусная циклевка

Толщина кромки, мм	0,4–3
Высота кромочного материала, мм	15-65
Толщина панели, мм	10-60
Минимальная ширина заготовки, мм	60
Минимальная длина заготовки, мм	150
Минимальный размер панели, мм	300(L)60(W) 150(L)150(W)
Скорость подачи, м/мин	15-23
Общая мощность, кВт	8
Мощность двигателя узла прифуговки, кВт	нет
Мощность двигателя узла торцевания, кВт	2х0,55
Мощность двигателя узла снятия свесов, кВт	2х0,75
Мощность двигателя полировального узла, кВт	2х0,37
Давление в пневмосистеме, мПа	0,6
Габариты станка, мм	40009101540
Вес, кг	1350
