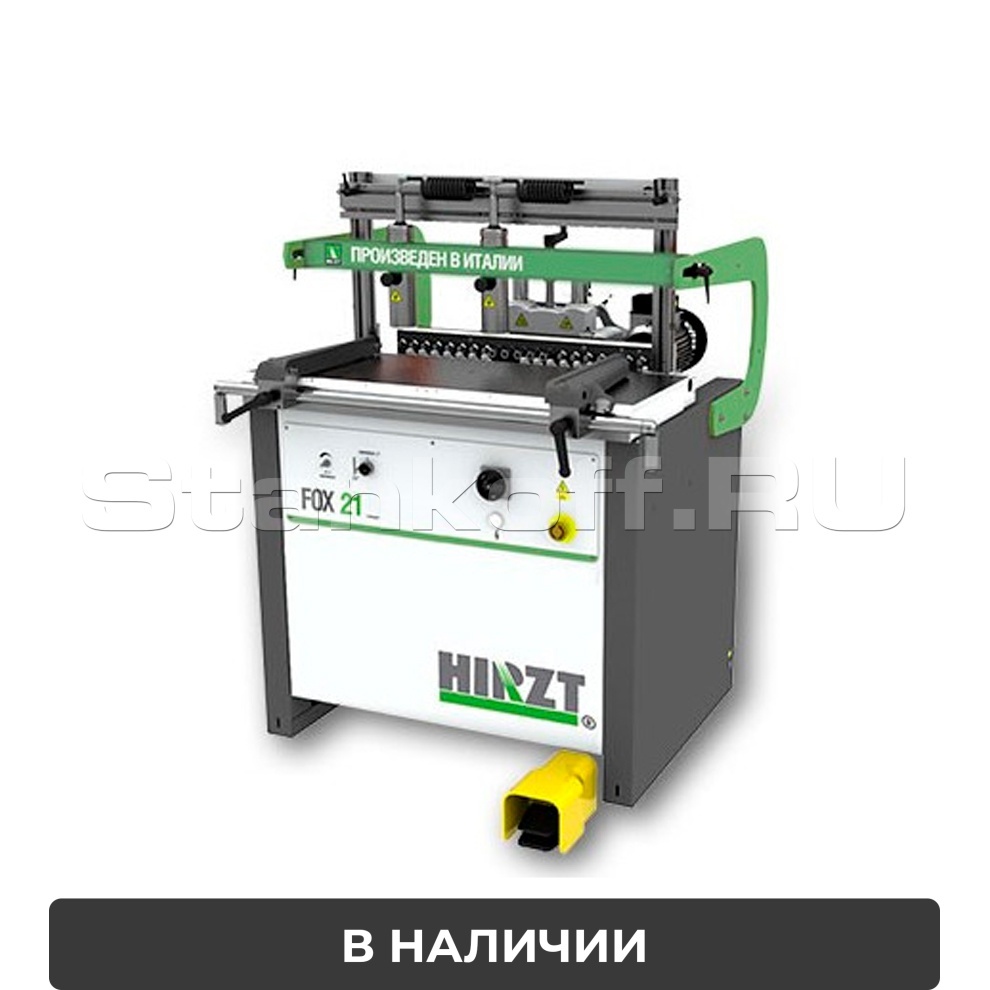

Сверлильно-присадочный станок FOX 21 (Италия, Maggi)

Детальное описание

Сверлильно-присадочный станок Fox 21 предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов и брусковых деталей.

Преимущества

Размер рабочего стола 885x375 мм;
Задняя направляющая, позволяющая выполнять сверление на расстоянии до 300 мм от края панели;
Литой чугунный рабочий стол;
Для быстрой перенастройки глубины сверления применено запатентованное устройство "SPIRAL SYSTEM";
Подача и рабочий ход многошпиндельной головки осуществляются за счет пневматики до 90°;
Регулируемые чугунные боковые упоры оснащены миллиметровой шкалой с линзами;
Использование широкого диапазона сверл различного вращения и длины, диаметром от 1,5 мм до 40 мм;
Боковая направляющая L=3000 мм (2*1500 мм) с откидными упорами для больших деталей;
Два упора для позиционирования детали на расстоянии 37 мм от шпинделей при сверлении под петли.

Стандартная комплектация

Сверлильная группа, количество шпинделей быстрого зажима – 21 шт.;
Алюминиевая линейка 3000 мм с 2 упорами-флажками - 1 шт. (2 части по 1500 мм);
Пневматические прижимы – 2 шт. (Boring System 23 – 29) и 2 шт. (Boring System 35);
Пневматический наклон сверл. группы - 0-90° (блокировка в любом положении, фиксатор 45°);
Межцентровое расстояние 32 мм с быстросменными цангами. Используемое расстояние между группой и рабочим столом позволяет оператору легко менять инструмент;
QUICK DEPTH – Устройство быстрого вычисления и регулировки глубины сверления;
Координатные упоры на столе гарантируют точность сверления заготовок – 2 шт.;
Быстрый и лёгкий съём упора;
Фронтальный упор для совмещения вертикального и горизонтального сверления – 2 шт.;
Быстрозажимная втулка - 5 шт.

Особенности конструкции

Чугунный стол и боковые упоры

Станок оснащен чугунным столом и литыми боковыми упорами, для стабильной и точной работы станка на протяжении всего срока службы.

Поворотный сверлильный блок

Поворотный блок оснащен пневматическим приводом. Поворот осуществляется с пульта управления. Три положения фиксации блока, позволяют сверлить в пласть, в торец и под углом 45°.

Сверлильный блок

Итальянский сверлильный блок, оснащенный быстросъемными патронами, позволяет быстро менять карту присадки, а так же обеспечивает точную и длительную работу станка.

Система быстрой смены глубины сверления

"SPIRAL SISTEM" - позволяет быстро менять глубину сверления без привязки к конкретным предварительным настройкам.

Надежная фиксация

Станок оснащен двумя пневматическими прижимами, которые могут работать не зависимо друг от друга, что позволяет засверливать узкие детали без особого усилия отключая один цилиндр.

Удобная линейка

В комплекте со станком поставляется две линейки по 1,5 м, которые стыкуются в одну общей длиной 3,0 м. Возможно использовать линейку по заднему упору, либо раздельно по боковым упорам.

Положение заднего упора

Позволяет производить сверление на расстоянии 300 мм от края детали, для сверления боковин по центру.

Дополнительные опции

Дополнительные быстросменные втулки

Правый и / или левый алюминиевый забор с 2 упорами

Блоки для подъема зажимов высотой до 140 мм от стола

Дополнительный блок зажима

Оборудование для петель

Размер рабочего стола	885х375 мм
Количество шпинделей	21 шт
Межцентровое расстояние шпинделей	32 мм
Межцентровое расстояние между первым и последним шпинделем	640 мм
Наклон многошпинделевой головки	0-90 гр
Макс. глубина сверления	65 мм
Макс. толщина заготовки	65 мм (140 мм опц)
Потребляемая эл. мощность	1,5 кВт
Количество пневмоприжимов	2 шт.
Количество флажковых упоров на линейке	2 + 2доп.
Количество быстросъемных патронов	5 шт.
Линейка основная	3000мм (1500х2)
Диаметр аспирационного патрубка	80 мм
Масса станка	250 кг
Упаковочный размер	1030х950х1030 мм
