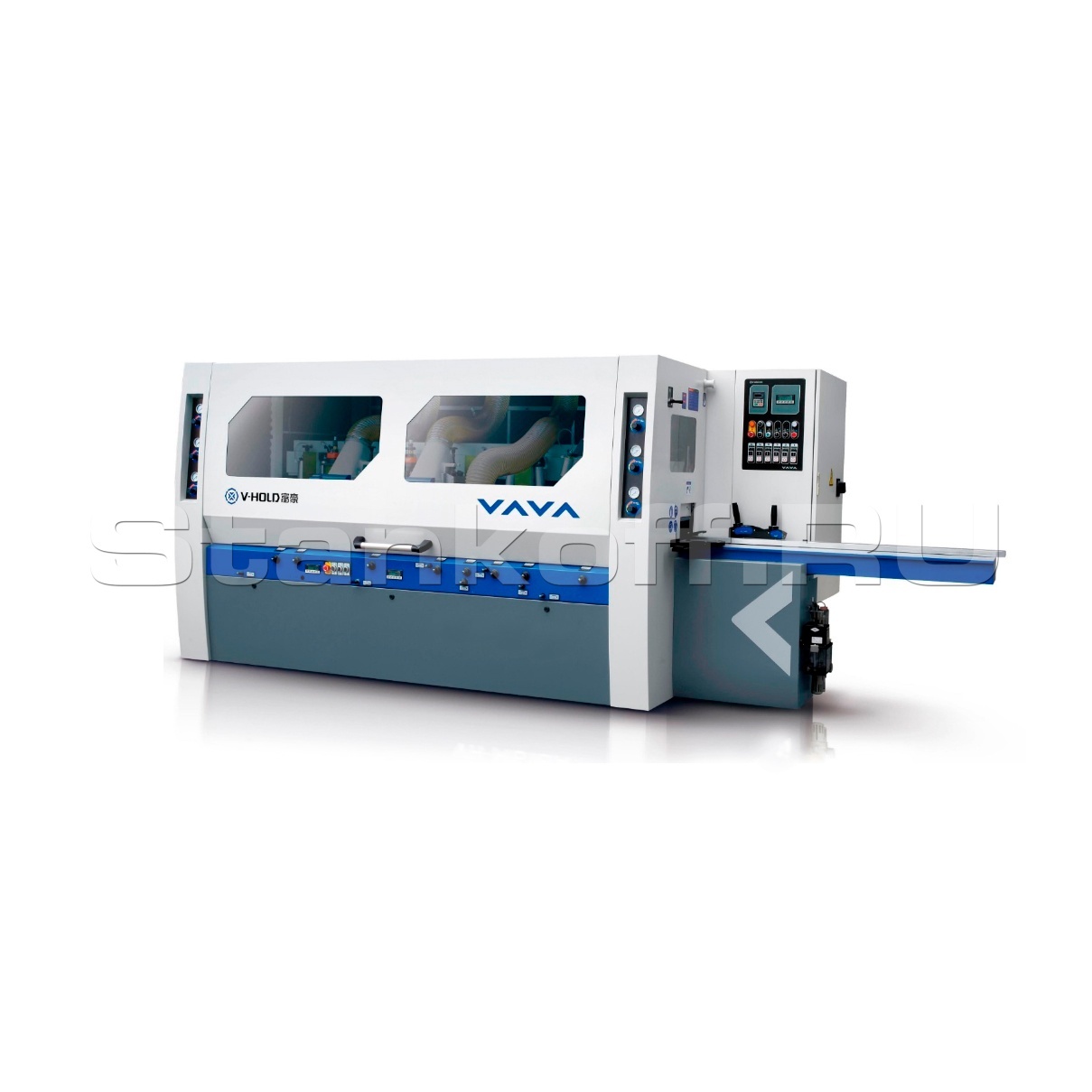

Четырехсторонний станок VH-MB 423 А
Реклама
Рекомендуем предложения
Детальное описание
Четырехсторонний станок VH-MB 423A предназначен для точной обработки заготовок с четырёх сторон, что позволяет получить качественную продукцию за один проход. Такое оборудование применяется для калибровки доски и производства различных профилированных изделий: вагонки, блок-хауса, имитации бруса, плинтусов, наличников и т.д.
Область применения
Станок используется на малых, средних и крупных предприятиях, которые занимаются производством погонажных изделий, строительного бруса и мебельного щита. Это оборудование играет важную роль в технологическом процессе при изготовлении строительного бруса и других профилированных изделий.
Преимущества
- Станина станка, выполненная из цельного литья и прошедшая специальную термическую обработку, гарантирует максимальную стабильность и жёсткость. Точность настройки прижимной пластины обеспечивается за счёт использования механической цифровой шкалы;
- Для более плавной подачи коротких деталей имеется дополнительный поднимающийся подающий ролик;
- Усиленный редуктор обеспечивает мощную и точную подачу материала;
- Прецизионный шпиндельобеспечивает максимальную стабильность резания и постоянную точность;
- Рифлёные подающие приводные ролики обеспечивают равномерную и непрерывную подачу деталей любого сечения. А боковые прижимные вальцы надёжно фиксируют заготовку;
- Шпиндели, прошедшие прецизионную обработку, отличаются высокой точностью. Они оснащены подшипниками SKF, что позволяет обеспечить безупречное качество строганной поверхности. Стандартная частота вращения шпинделя составляет 6000 об/мин.
Схема расположения шпинеделей
Конструктивные особенности
Цельнолитая чугунная станина
Гарантирует максимальную стабильность и жёсткость, а также полностью исключает возможность возникновения вибрации даже на самой высокой скорости подачи.
Подающий стол
Выполнен из легированной стали, что существенно увеличивает срок службы станка и снижает трение между столом и заготовкой. Рычаги настройки позволяют регулировать положение стола по вертикали и горизонтали.
Полиуретановые приводные ролики на выходе
Полиуретановые верхние и нижние вальцы на выходе обеспечивают высокое качество и не оставляют никаких следов даже на самых мягких породах древесины.
Система подачи заготовок
Плавную подачу пиломатериала в зону обработки обеспечивает вариатор от известной фирмы Kawasaki (Япония). А усиленный безлюфтовый редуктор через систему нижних и верхних карданных валов отвечает за мощную и стабильную подачу заготовок.
Механизм подачи
Комбинация рифлёных роликов на входе и обрезиненных на выходе, приводимых в движение системой карданных приводов и редукторов, гарантирует равномерную и надёжную подачу материала во всех областях обработки детали.
Пульт управления
Позволяет удобно и точно осуществлять управление станком. Разработан по самым высоким стандартам.
Система смазки стола
Централизованная система смазки подающего стола с помощью встроенных насосов, управляемых с одного портала, обеспечивает равномерное распределение масла по всей длине. Это позволяет экономить на расходных материалах, продлить срок службы станка и значительно упростить его обслуживание.
Специальная прижимная линейка
Конструкция прижимной линейки обеспечивает возможность установки на первый горизонтальный шпиндель, ножевую головку в паре с подрезной фрезой, которая и формирует предварительную вертикальную базу.
Высокоточные шпиндели
Высокоточные шпинделя, прошедшие прецизионную обработку комплектуются подшипниками SKF, что позволяет получать безупречное качество строганой поверхности с точностью до 0,01 мм. Стандартная частота вращения шпинделя 6000 об/мин.
Подающий порт
Оснащен активным поддерживающим подающим колесом, а пневмоприжим обеспечивает давление верхнего ролика, обеспечивая плавную подачу как влажных, так и сухих материалов.
Механизм подачи коротких заготовок
Специально разработанный механизм подачи коротких заготовок в сочетании с оптимальным прижимом с помощью прижимных пневматических рябух позволяет работать с заготовками длиной 200 мм.
Электрическая часть
Электрическая часть станка — это один из ключевых факторов, обеспечивающих его надежность. Все комплектующие поставляются от известных компаний, таких как «Siemens» и «Schneider» (Германия). Монтаж электронных компонентов осуществляется в соответствии со стандартом CE.
Цифровой дисплей преобразователя частоты подачи
Прост в эксплуатации, энергосбережении, защита машины от износа из-за механической передачи.
Быстрая настройка
Настройка всех шпинделей осуществляется с передней панели станка, что позволяет избежать необходимости открывать защитный кожух. Система управления станком отвечает самым современным требованиям эргономики и безопасности.
Бесступенчатая регулировка скорости подачи
Для выбора оптимальных режимов работы на станке предусмотрена электронная регулировка скорости подачи при помощи преобразователя частоты и позволяет настраивать ее, от 7 до 28 м/мин.
Регулировка прижима подающих роликов
Бесступенчатая регулировка усилия прижима пневматических подающих роликов расположена на правой стороне защитного кожуха станка.
Эффективное удаление пыли
Новая конструкция всасывающего канала позволяет более эффективно удалять древесную стружку.| Количество шпинделей, шт | 4 |
| Мин. рабочая ширина, мм | 25 |
| Макс. рабочая ширина, мм | 230 |
| Мин. рабочая толщина, мм | 8 |
| Макс. рабочая толщина, мм | 160 |
| Длина рабочего стола, мм | 1970 |
| Скорость подачи, м/мин | 6-36 |
| Посадочный диаметр шпинделя, мм | 40 |
| Частота вращения шпинделей, об/мин | 6500 |
| Мощность двигателей | |
| Нижний шпиндель, кВт | 7,5 |
| Левый и правый вертикальный шпиндель, кВт | 7,5 |
| Верхний шпиндель, кВт | 7,5 |
| Подъемный агрегат, кВт | 0,75 |
| Подающий агрегат, кВт | 5,5 |
| Общая мощность, кВт | 55,1 |
| Диаметр шпинделей | |
| Верхний шпиндель, мм | 125-180 |
| Нижний шпиндель, мм | 125 |
| Левый и правый вертикальный шпиндели, мм | 125-180 |
| Давление воздуха, мПа | 0,6 |
| Диаметр подающих роликов, мм | 140 |
| Диаметр стружкоотвода, мм | 140 |
| Габаритные размеры (ДxШxВ), мм | 3800x1700x1800 |
| Вес, кг | 2600 |
