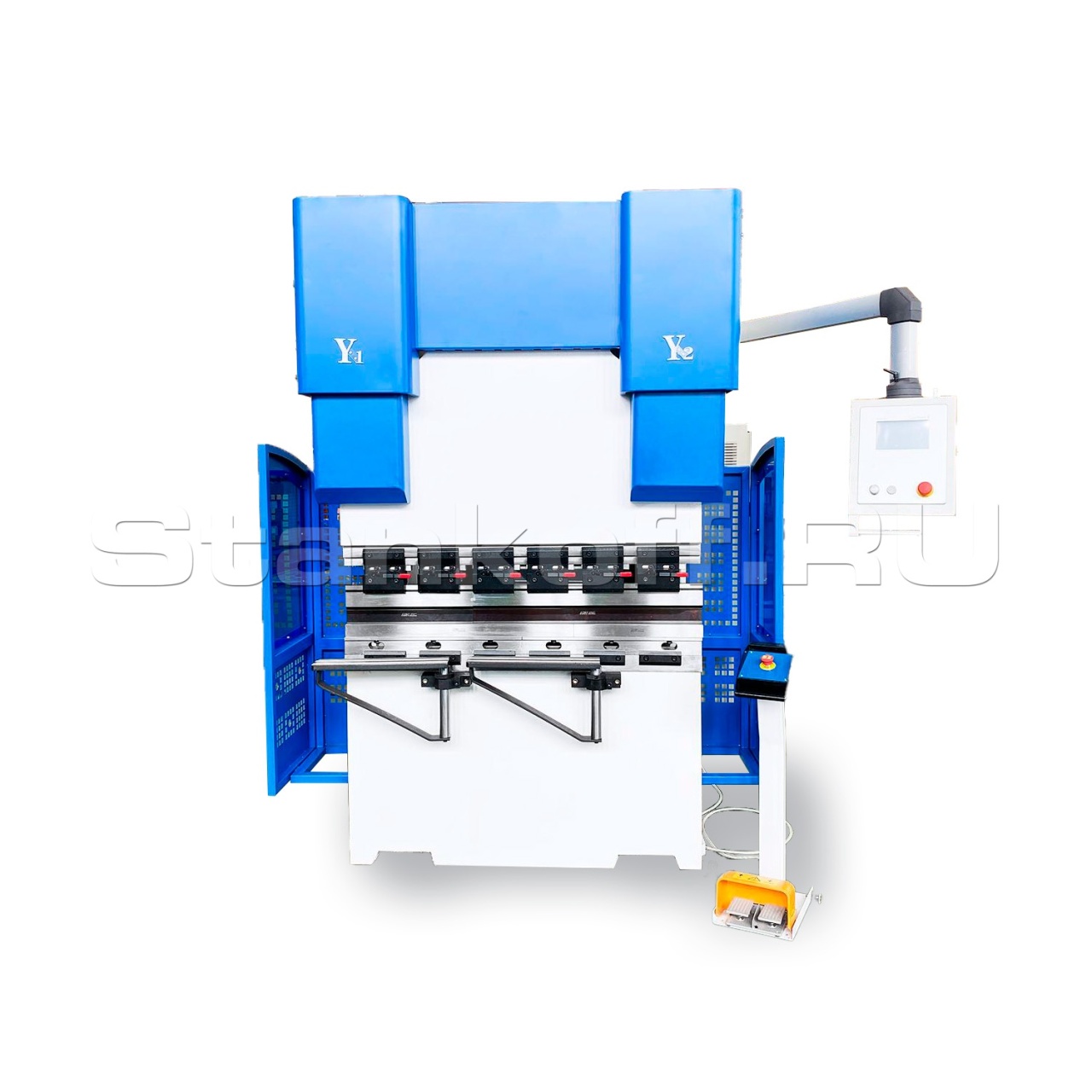

Гидравлический листогибочный пресс WAD-50T/1300 6+1 axis

Станина

Прочная цельносварная станина, выполненная из высокопрочной стали. Для обеспечения стабильности станка в процессе долгосрочной эксплуатации станина проходит термическую обработку, что позволяет устранить внутренние напряжения. Кроме того, станина подвергается дробеструйной обработке, чтобы удалить коррозию и окалину, а также улучшить адгезию при последующей покраске.

Серводвигатель

В качестве основного привода для гидронасоса используется серводвигатель. Эта система отличается низким энергопотреблением, высокой динамичностью и повышенной эффективностью работы станка. По сравнению с традиционным асинхронным двигателем, серводвигатель позволяет сократить энергопотребление на 35-40%. Общая эффективность работы верхней балки увеличивается на 7-20%, а температура гидравлического масла снижается на 10-20°C.

Гидронасос

Корпус гидронасоса выполнен из высокопрочного чугуна и обладает уникальной внутренней конструкцией для шумоподавления, а также низкой чувствительностью к загрязнению масла, что обеспечивает его длительный срок службы.

Гидравлическая система

Используется гидравлическая система HAWE, продукция которой отличается высокой надежностью и удобством в обслуживании. Давление в гидравлической системе можно регулировать в зависимости от практических требований к изгибающему усилию.

Электрические компоненты Schneider

Гарантируют надежную работу станка, даже при нестабильном электроснабжении.

Задний упор

Используется шарико-винтовая пара и линейная направляющая от компании PMI (Тайвань), что обеспечивает точное перемещение заднего упора. Вращающий момент от серводвигателей передается через зубчатый ремень. Также предусмотрена возможность регулировки заднего упора по высоте.

В комплектации листогибочного пресса WAD-50T/1300 задний упор оснащен 4 осями (X-R-Z1-Z2), которые управляются системой ЧПУ. Перемещение по осям X и R осуществляется по упрочненным шлифованным прецизионным линейным направляющим с использованием шарико-винтовых пар. Для осей Z1 и Z2 перемещение происходит с помощью серводвигателя, зубчатой рейки и линейных направляющих.

Быстрозажимная система инструмента

Стандартная быстрозажимная система типа Promecam обеспечивает быструю смену верхнего инструмента, что значительно сокращает время на настройку. Она способствует удобству эксплуатации и экономии времени, а также позволяет эффективно устанавливать и извлекать пуансон на верхней балке, повышая общую продуктивность работы.

Пуансон и матрица

В стандартной комплектации листогибочный пресс оснащен прямым пуансоном и 4-ручьевой матрицей. В зависимости от требований клиента, станок может быть укомплектован различным инструментом, необходимым для выполнения конкретных задач. Инструмент имеет показатель твердости 47 HRC.

Гидравлический клапан HAWE

В листогибочном прессе применяется немецкая система гидронасоса и гидравлического клапана HAWE

Пальцы-упоры

Пресс оснащен пальцами-упорами заднего упора в количестве 2 шт. с точностью позиционирования +0,01 мм.

Сервоприводы

Применяются сервоприводы Estun (для ЧПУ Delem).

Система компенсации прогиба

Устройство предназначено для обеспечения точного угла гиба по всей рабочей длине станка. В стандартной комплектации листогибочный пресс оснащен моторизированной CROWNING-системой компенсации прогиба (ось V). В этой системе нижний стол состоит из двух элементов, которые соединены по зигзагообразной линии, напоминающей «корону». Конструкция спроектирована так, что высота «волны» постепенно уменьшается от центра к краям. При движении нижнего элемента происходит выгибание верхнего, а регулировка положения нижнего элемента позволяет установить необходимую разницу высот матриц в центре балки и по краям.

Система ЧПУ Delem 66T

• Управляемые ЧПУ Оси 6 + 1 (Y1-Y2-X-R-Z1-Z2+V);
• Сенсорный экран 17” цветной TFT с разрешением 1280х1024 px;
• Управление сервоприводом и АС-приводом;
• Автоматический расчет угла гибки;
• Автоматический расчет усилия гибки;
• Автоматический расчет последовательности гибки;
• 2D графический режим программирования;
• 3D-визуализация в моделировании и производстве;
• Расчет развертки;
• Расчет и управление антипрогибом (бомбирования);
• Библиотека инструментов: матрицы и пуансоны;
• Библиотека материалов / продуктов.
• Функция графического программирования инструмента;
• Поддержка инструмента для плющения, радиусного инструмента, адаптера инструмента;
• Визуализация сегментации инструмента;
• Функция быстрой фиксации инструмента.

Фронтальные суппорты

Листогибочный пресс оборудован фронтальными суппортами для поддержки листа, которые перемещаются по двум линейным направляющим.

Лазерная защита

Лазерная защита рук оператора, установленная в передней части листогибочного пресса, не снижает его эффективности, но обеспечивает полную безопасность при работе.
