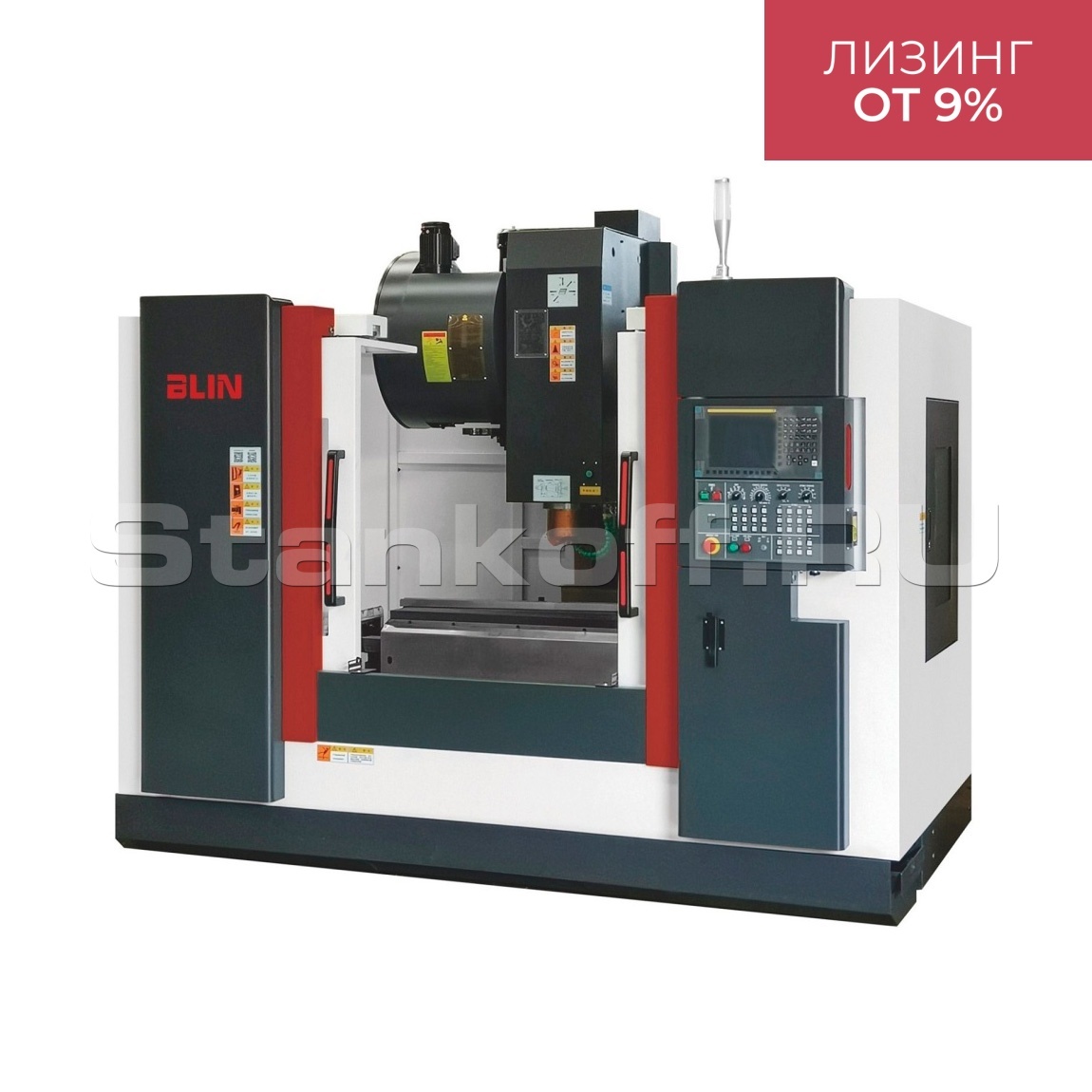

Фрезерный обрабатывающий центр NINGBO BLIN MACHINERY BL-B1060

Детальное описание

Фрезерный обрабатывающий центр NINGBO BLIN MACHINERY BL-B1060 — это высокоточное оборудование тяжелой серии, предназначенное для фрезерной обработки металлических деталей различных размеров и сложности.

Комлектующие

Система ЧПУ	FANUC (Япония) / SIEMENS (Германия)
Привода	FANUC (Япония) / SIEMENS (Германия)
ШВП	NACHI (Япония) / FAG (Германия)
Направляющие	HIWIN, PMI (Тайвань) / REXROTH (Германия)
Подшипники шпинделя	NSK (Япония) / FAG (Германия)
Шпиндель	KENTURN / VYU CHENG (Тайвань)
Инструментальный магазин	DEX (Тайвань)
Система смазки	LUBE (Япония)
Электрокомпоненты	SCHNEIDER (Франция)
Пневмокомпоненты	MINDMAN (Тайвань)
Крепёж	YINSH (Тайвань)
Муфты	NBK, MIKI PULLEY (Япония)

Стандартная комплектация

Система ЧПУ SIEMENS 828D
MPG маховик
Шпиндель 8 000 об/мин (ременной привод)
Двигатель шпинделя 7,5/11 кВт
Масляное охлаждение шпинделя
Серводвигатели FANUC по осям X/Y/Z
Автоматическая смена инструмента на 20 позиции
Стружечный конвейер цепного типа
Кондиционер электрического шкафа
Замок передней двери датчиком, замок боковой двери болтами
Полностью закрытая рабочая зона
Система автоматической смазки
Система охлаждения
Освещение рабочей зоны станка
Трехцветная индикаторная лампа
Пистолет для СОЖ
Пистолет для сжатого воздуха
Трансформатор 380В (3 фазы встроенный)
Выравнивающие опоры
Комплект инструментов для настройки и обслуживания станка
Комплект технической документации

Система ЧПУ	SIEMENS 828D
Рабочий стол
Размер стола, мм	1300×600
Т-образные пазы, шт	5/18/120
Максимальная грузоподъёмность стола, кг	800
Перемещения
По оси X, мм	1000
По оси Y, мм	600
По оси Z, мм	650
Шпиндель
Расстояние от торца шпинделя до поверхности стола, мм	180÷780
Расстояние от центра шпинделя до колоны, мм	655
Конус шпинделя	BT40 (опц. BT50)
Мощность шпинделя (опция), кВт	7,5/11 (FANUC) 9 (SIEMENS 828D)
Максимальная скорость шпинделя (опция), об/мин	8000 (10000/12000)
Оси
Скорость подачи, м/мин	10
Быстрые перемещения по осям X/Y/Z, м/мин	20/20/20
Диаметр/шаг ШВП по осям X/Y/Z, мм	40/12
Точностные характеристики
Точность позиционирования по осям X/Y/Z, мм	0,015/0,012/0,012
Повторяемость по осям X/Y/Z, мм	0,010/0,008/0,008
Инструментальный магазин
Количество инструментов	20 (зонтик) 24 (рука)
Максимальный вес инструмента, кг	8
Максимальная длина инструмента, мм	300
Максимальный диаметр инструмента (с занятым соседом), мм	80
Максимальный диаметр инструмента (со свободным соседом), мм	110
Время смены инструмента, сек	2
Максимальная потребляемая мощность, кВА	20
Габаритные размеры
Длина, мм	3200
Ширина, мм	2750
Высота, мм	3200
Вес станка, кг	7500
