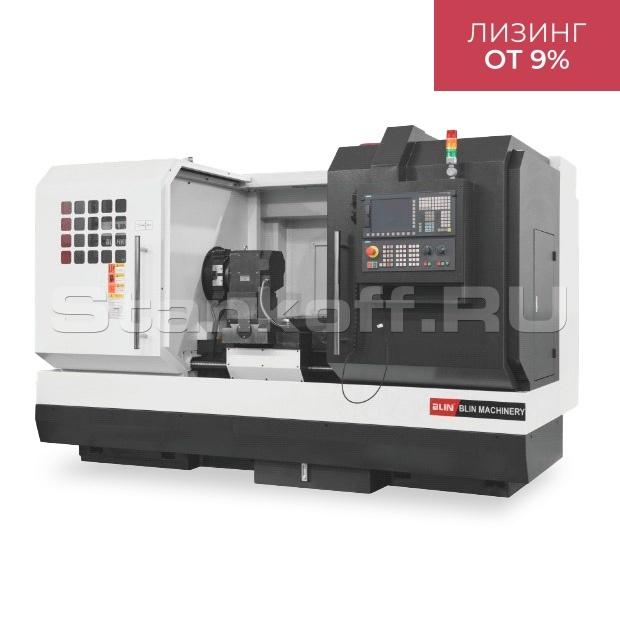

Токарный обрабатывающий центр NINGBO BLIN MACHINERY BL-HK63B

Детальное описание

Токарный обрабатывающий центр NINGBO BLIN MACHINERY BL-HK63B предназначен для обработки заготовок из различных типов металлов.

Комплектующие

Система ЧПУ	Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань)
Приводы	Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань)
ШВП	HIWIN (Тайвань)
Направляющие	HIWIN (Тайвань)
Револьверная голова	SAUTER (Германия)
Электрокомпоненты	SCHNEIDER (Франция)
Пневмокомпоненты	AIRTAC (Тайвань)
Реле	OMRON (Япония)
Гидравлические патроны	AUTOGRIP (Тайвань)
Зубчатые ремни	GATES (США)
Крепёж	YINSH (Тайвань)

Комплектация

Система ЧПУ GSK980TDi

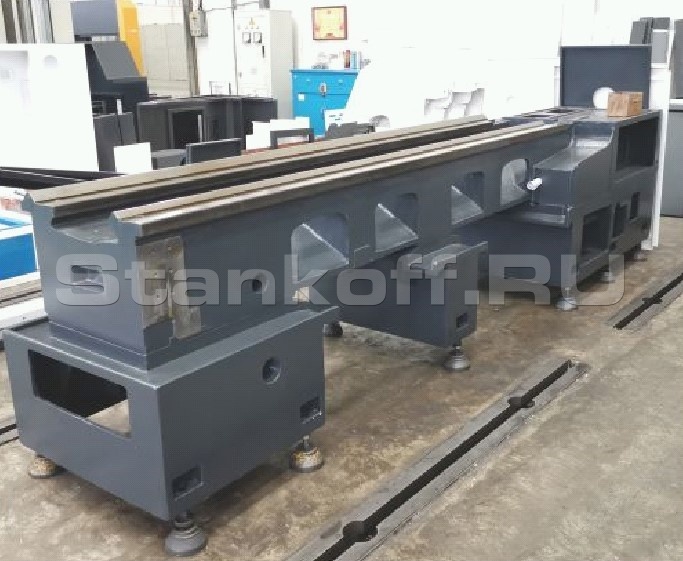

Чугунная станина с линейными направляющими
Высокоточный шпиндель 11 кВт
3-х кулачковый патрон Ø 315мм
Вертикальный суппорт 4 позиции
Кабинетная защита рабочей зоны
3-х цветная сигнальная лампа
Ручная задняя бабка
Система автоматической смазки
Система охлаждения
Рабочее освещение станка
Трансформатор 380В (3 фазы встроенный)
Комплект инструментов для настройки и обслуживания станка
Комплект документации по обслуживанию станка на русском языке
Комплект документации по эксплуатации станка на русском языке.

Дополнительные опции

Система ЧПУ SIEMENS 808D
Система ЧПУ SIEMENS 828D
Система ЧПУ FANUC 0i-TF
Гидравлический патрон 12'' с глухим отверстием
Гидравлический патрон 12'' со сквозным отверстием 91 мм
Горизонтальная 6-позиционная револьверная головка
Гидравлическая задняя бабка (обязательным условием является установленный гидравлический патрон)
Кондиционер для электрического шкафа
Блокировка передней двери с помощью датчика (стандарт безопасности CE)
Пуско-наладочные работы станка.

Система ЧПУ	GSK980TDi
Основные характеристики
Ширина направляющих, мм	560
Максимальный диаметр заготовки, устанавливаемый над станиной, мм	Ø 630
Максимальный диаметр заготовки, устанавливаемый над суппортом, мм	Ø 360
Максимальный диаметр точения (вертикальный суппорт 4 поз. / горизонтальная револьверная головка 6 поз.), мм	Ø 630 / Ø 500
Расстояние между центрами, мм	3000
Максимальный вес заготовки (станд./макс.), кг	1200/1500

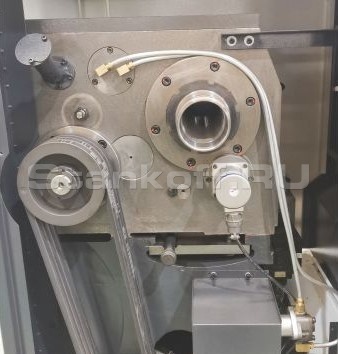

Главный шпиндель
Диаметр отверстия шпинделя, мм	Ø 105
Торец шпинделя	А1-11
Максимальная скорость шпинделя, об/мин	H: 112~1120 M: 37~373 L: 20~210
Мощность шпинделя, кВт	11
Максимальный крутящий момент, Нм	1265
Патрон шпинделя, мм	Ø 315
Перемещения
Перемещение по оси X, мм	370
Перемещение по оси Z (вертикальный суппорт 4 поз. / горизонтальная револьверная головка 6 поз.), мм	2810 / 2710
Мощность двигателя оси X, кВт	1,4
Мощность двигателя оси Z, кВт	2,5
Быстрые перемещения по осям X/Z, м/мин	6 / 7
Диаметр ШВП по оси X, мм	40
Диаметр ШВП по оси Z, мм	63

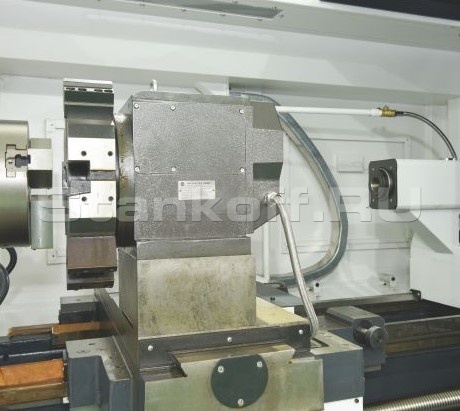

Револьверная голова
Тип револьверной головы	Вертикальная 4 поз. / горизонтальная на 6 поз.
Сечение хвостовиков инструмента, мм	32х32, Ø 32

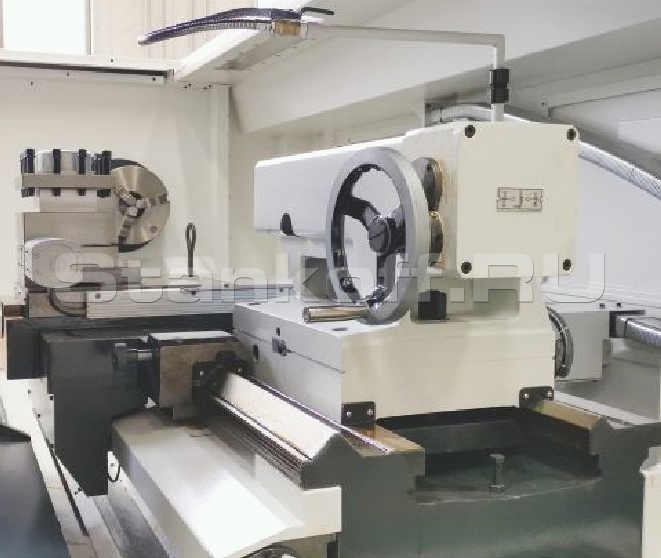

Задняя бабка
Диаметр пиноли, мм	Ø 100
Ход пиноли, мм	250
Конус пиноли	МТ5
Точностные характеристики
Точность позиционирования по осям (X/Z), мм	0,026/0,004
Повторяемость по осям (X/Z), мм	0,007/0,014
Другие характеристики
Потребляемая мощность станка, кВА	30
Габариты станка
Длина, мм	5600
Ширина, мм	2000
Высота, мм	1850
Вес станка
Вес, кг	6100
