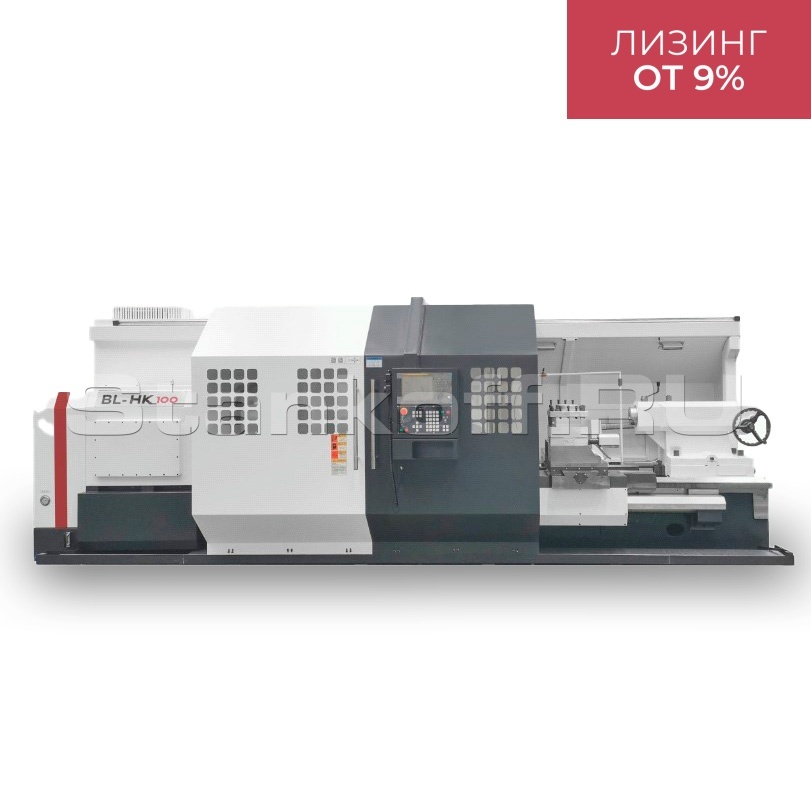

Токарный обрабатывающий центр NINGBO BLIN MACHINERY BL-HK100

Детальное описание

Токарный обрабатывающий центр NINGBO BLIN MACHINERY BL-HK100 предназначен для обработки заготовок из различных типов металлов.

Комплектующие

Система ЧПУ	Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань)
Приводы	Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань)
ШВП	HIWIN (Тайвань)
Направляющие	HIWIN (Тайвань)
Подшипники шпинделя	NSK (Япония)
Револьверная голова	SAUTER (Германия)
Система смазки	HERG (Япония)
Электрокомпоненты	SCHNEIDER (Франция)
Пневмокомпоненты	AIRTAC (Тайвань)
Реле	OMRON (Япония)
Гидравлические патроны	AUTOGRIP (Тайвань)
Зубчатые ремни	GATES (США)
Крепёж	YINSH (Тайвань)
Муфты	KTR (Германия)

Комплектация

Система ЧПУ FANUC 0i-TF
Ручной маховичок управления

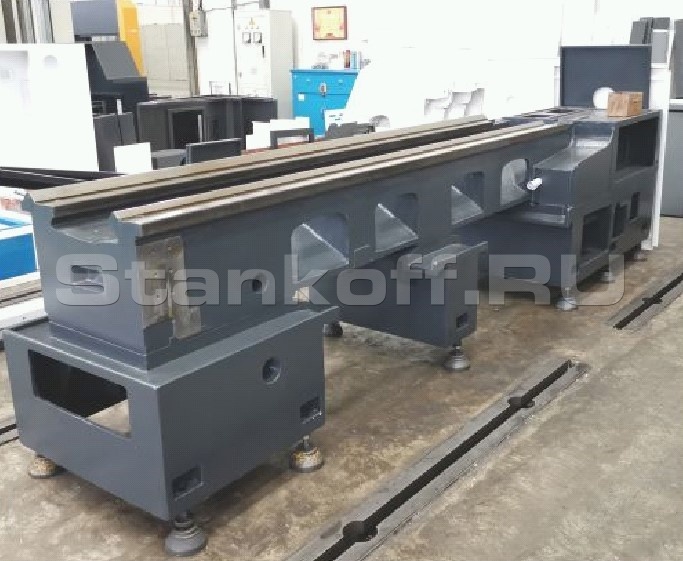

Станина чугунная с линейными направляющими
Сервоприводы FANUC
Гидравлический патрон главного шпинделя Ø 630 мм
Шпиндель 22 кВт
Револьверная головка на 4 позиции
Система подачи СОЖ
Автоматическая система смазки
Освещение рабочей зоны станка
3-х цветная сигнальная лампа
Выносная педаль управления
Кондиционер электрошкафа

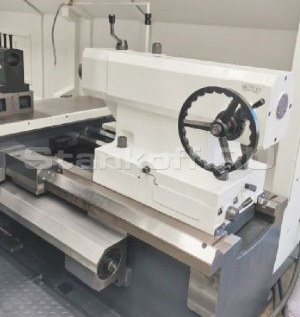

Задняя бабка ручная
Блокировка замка передней двери с помощью датчика (стандарт безопасности CE)
Трансформатор 380В (3 фазы встроенный)
Комплект инструментов для настройки и обслуживания станка
Комплект документации по обслуживанию станка на русском языке
Комплект документации по эксплуатации станка на русском языке
Комплект документации на ЧПУ.

Дополнительные опции

Система ЧПУ SIEMENS 828D
Система ЧПУ GSK980TDi

Система ЧПУ	FANUC 0i-TF
Основные характеристики
Максимальный диаметр заготовки, устанавливаемый над станиной, мм	Ø 1040
Максимальный диаметр заготовки, устанавливаемый над суппортом, мм	Ø 650
Максимальная длина точения, мм	1300/2800
Расстояние между центрами, мм	1500/3000
Максимальный диаметр точения, мм	Ø 630
Ширина направляющих, мм	755
Главный шпиндель
Тип шпинделя	Механический шпиндель, ременный привод
Диаметр отверстия шпинделя, мм	Ø 130
Торец шпинделя	А2-15
Максимальная скорость шпинделя, об/мин	3,5÷500 Ⅰ 3,5÷160, Ⅱ 5÷233, Ⅲ 7÷345, Ⅳ 11÷500
Мощность шпинделя, кВт	22
Патрон шпинделя, мм	Ø 630
Перемещения (по осям X, Y, Z)
Тип линейных направляющих	роликовые
Перемещение по оси X, мм	520
Перемещение по оси Y, мм	-
Перемещение по оси Z, мм	1300/2800
Быстрые перемещения по осям X/Z, м/мин	3/6
Быстрые перемещения по оси Y, м/мин	-
Диаметр/шаг ШВП по оси X, мм	Ø 40/6
Диаметр/шаг ШВП по оси Z, мм	Ø 63/10
Ширина направляющих, мм	755
Инструментальная система

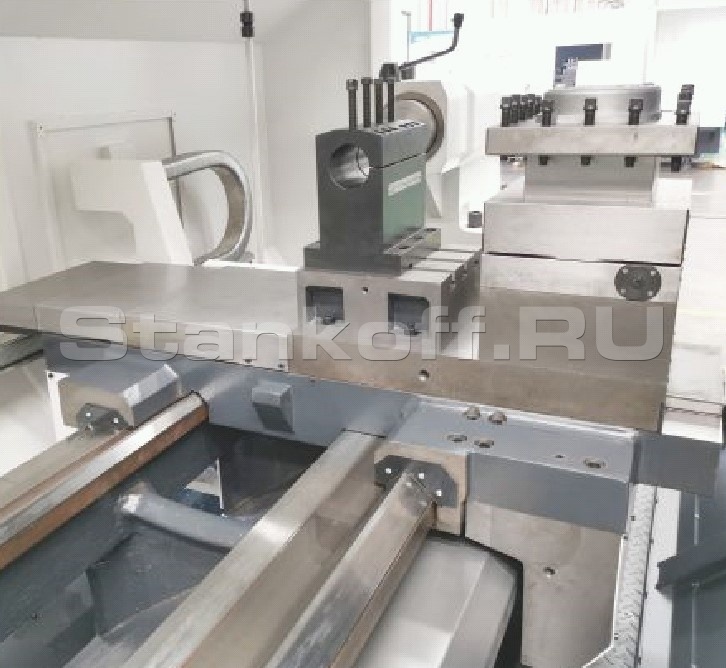

Тип инструментальной системы	4-х позиционная резцедержка
Количество инструментальных позиций, шт.	4
Сечение хвостовиков инструмента, мм	40х40
Задняя бабка
Перемещение пиноли задней бабки, мм	300
Конус пиноли задней бабки	MT6#
Диаметр пиноли задней бабки, мм	Ø 160
Точностные характеристики
Точность позиционирования по осям (X/Z), мм	0,040/0,050 (1500), 0,060 (3000)
Повторяемость по осям (X/Z), мм	0,011/0,018 (1500), 0,025 (3000)
Другие характеристики
Потребляемая мощность станком, кВА	40
Габариты станка
Габариты (ДxШxВ), мм	4640×2300×2100 (1500) 6150×2650×2290 (3000)
Вес станка, кг	10500/12500
