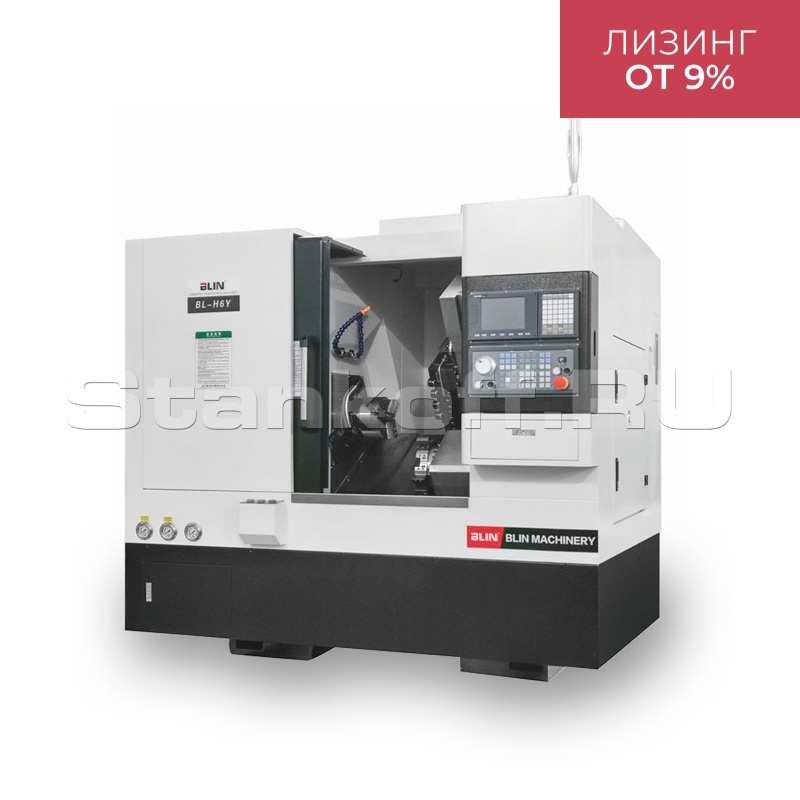

Токарный обрабатывающий центр NINGBO BLIN MACHINERY BL-H6/8 используется для обработки прутков из различных типов металлов. Модель оснащена линейным инструментальным блоком.
Комплектующие
| Система ЧПУ |
Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань) |
| Приводы |
Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань) |
| ШВП |
HIWIN (Тайвань) |
| Направляющие |
HIWIN (Тайвань) |
| Подшипники шпинделя |
NSK (Япония) |
| Револьверная голова |
SAUTER (Германия) |
| Система смазки |
HERG (Япония) |
| Электрокомпоненты |
SCHNEIDER (Франция) |
| Пневмокомпоненты |
AIRTAC (Тайвань) |
| Реле |
OMRON (Япония) |
| Гидравлические патроны |
AUTOGRIP (Тайвань) |
| Зубчатые ремни |
GATES (США) |
| Крепёж |
YINSH (Тайвань) |
| Муфты |
KTR (Германия) |
Стандартная комплектация
- Система ЧПУ SYNTEC 21TA
- Ручной маховичок управления
- Серводвигатели SYNTEC

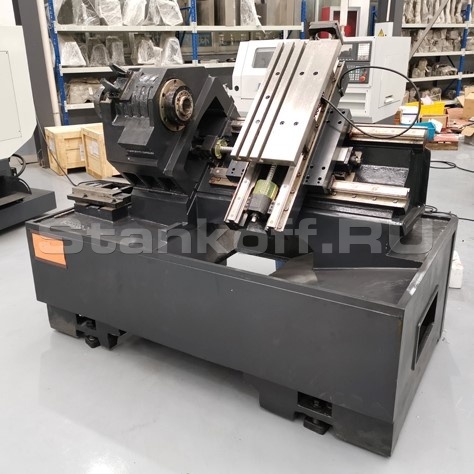

- Станина чугунная с наклоном 45° с линейными направляющими
- Шпиндель 11 кВт, отверстие Ø56 мм, обрабатываемый пруток Ø45 мм, А2-5, 5000 об/мин
- Гидравлический патрон 6" главного шпинделя

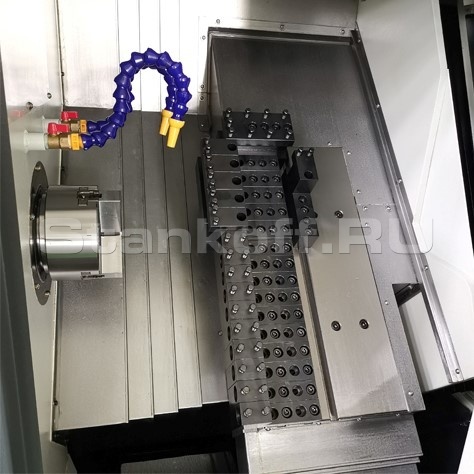

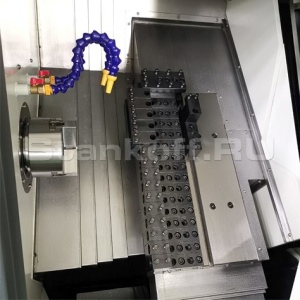

- Линейная резцедержка на 4 позиции
- Система подачи СОЖ
- Автоматическая система смазки
- Освещение рабочей зоны станка
- 3-х цветная сигнальная лампа
- Выносная педаль управления
- Трансформатор 380В (3 фазы, встроенный)
- Кондиционер электрощита
- Автоматический цепной конвейер для стружки и бункер для стружки
- Комплект инструментов для настройки и обслуживания станка
- Комплект документации по обслуживанию станка на русском языке
- Комплект документации по эксплуатации станка на русском языке
Дополнительные опции
- Система ЧПУ FANUC 0i-TF + серводвигатели FANUC
- Система ЧПУ SIEMENS 808D + серводвигатели SIEMENS
- Замена шпинделя на шпиндель с отверстием Ø66 мм, A2-6, 4000 об/мин, гидравлический патрон 8", обрабатываемый пруток Ø52 мм, 11 кВт
- Цанговый патрон CL-42 (обрабатываемый пруток Ø42 мм, включая 1 цангу DIN6343 173E)
- Фильтр удаления масляного тумана
- Замена гидравлического патрона 6" на 8"
- 8-позиционная гидравлическая револьверная головка + 2 держателя инструментов
- Приводные блоки (осевой/радиальный): 1+1, 2+2, 3+2
- Автоматическая подача прутка (барфидер) FEDEK DH 65L
| Система ЧПУ | SYNTEC 21TА |
| Основные характеристики |
| Максимальный диаметр заготовки, устанавливаемый над станиной, мм | Ø 400 |
| Максимальный диаметр заготовки, устанавливаемый над суппортом, мм | Ø 126 |
| Максимальная длина точения, мм | 340 (линейный держатель), 300 (револьверная головка) |
| Максимальный диаметр точения, мм | 300 |
| Главный шпиндель |
| Тип шпинделя | Механический шпиндель, ременный привод |
| Диаметр отверстия шпинделя, мм | Ø 66
|
| Торец шпинделя | А2-6 |
| Максимальная скорость шпинделя, об/мин | 4000
|
| Максимальный диаметр обрабатываемого прутка, мм | 51 |
| Мощность шпинделя, кВт | 11 |
| Патрон шпинделя, дюйм | 8"
|
| Перемещения (по осям X, Y, Z) |
| Тип линейных направляющих | роликовые |
| Перемещение по оси X, мм | 460 |
| Перемещение по оси Z, мм | 340 |
| Быстрые перемещения по осям X/Z, м/мин | 35 |
| Револьверная голова |
| Тип револьверной головы | Линейный держатель или револьверная головка |
| Количество инструментальных позиций, шт. | 4 (линейный) или 8 (револьвер) |
| Сечение хвостовиков инструмента, мм | 25х25, Ø 32 |
| Задняя бабка |
| Наличие | нет |
| Точностные характеристики |
| Точность позиционирования по осям (X/Z), мм | 0,008/1000 |
| Повторяемость по осям (X/Z), мм | ≤0,005 |
| Другие характеристики |
| Мощность двигателя насоса СОЖ, кВт | 0,48 |
| Расход СОЖ, м³/ч | 2,5 |
| Габариты станка |
| Длина, мм | 2140 |
| Ширина, мм | 1780 |
| Высота, мм | 1780 |
| Вес станка, кг | 2800
|
