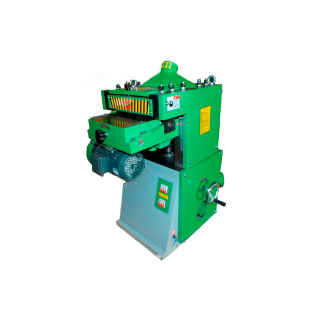

Двусторонний рейсмусовый станок MB204CL

Детальное описание

Двусторонний рейсмусовый станок МВ204СL предназначен для продольного двухстороннего фрезерования в размер по толщине плоских заготовок из древесины. Используется на предприятиях и цехах по производству столярно-строительных изделий, клееных щитов, производству мебели, деревянного домостроения и других деревообрабатывающих производствах.

Отличительные особенности

Шейперные ножевые барабаны (кукуруза);
Двухсторонняя обработка заготовки за один проход;
Высокие обороты ножевого вала;
Высокая скорость подачи заготовки;
Мощная жесткая литая станина;
Надежный чугунный литой стол;
Простая и надежная конструкция механизма подачи с цепным приводом;
Привод ножевого вала от электродвигателя через ременную передачу;
Удобная, точная регулировка высоты рабочего стола.

Конструктивные особенности

Подъем/опускание стола

Регулировка подъема и опускания стола выполняется с помощью штурвала, расположенного на правой боковой стороне станка.

Откидная система верхней крышки

Система откидной верхней крышки позволяет легко получить доступ к ножевому валу для его обслуживания и замены ножей.

Выход под аспирацию

Для удаления стружки предусмотрен отдельный патрубок для подключения системы аспирации.

Доступ к цепной и ременной передачам

Обеспечен удобный доступ к цепной и ременной передачам станка, что позволяет легко изменять скорость подачи путем перестановки ремней.

Максимальная ширина обрабатываемой детали, мм	400
Максимальная толщина обрабатываемой детали, мм	150
Минимальная длина обрабатываемой детали, мм	280
Максимальная толщина снимаемого слоя верхнего вала, мм	4
Максимальная толщина снимаемого слоя нижнего вала, мм	2
Скорость вращения ножевого вала, об/мин	7000
Кол-во ножей в ножевом барабане, шт	102
Размер ножей, мм	15х15х2,5
Скорость подачи материала, м/мин	7, 10
Диаметр патрубков для удаления стружки, мм	100
Количество патрубков, шт.	3
Мощность двигателя верхнего вала, кВт	4,0
Мощность двигателя нижнего вала, кВт	2,2
Суммарная мощность электродвигателей, кВт	6,2
Габаритные размеры (ДxШxВ), мм	870х1000х1200
Транспортные габариты (ящик), мм	800х900х1250
Масса, кг	390
