Универсальный фрезерный станок OPTImill MT 130S
Реклама
Рекомендуем предложения
Детальное описание
Универсальность и простота эксплуатации. Универсальный фрезерный станок для производственных цехов.
Преимущества
- Универсальное исполнение;
- Жесткая массивная конструкция из высококачественного серого чугуна;
- Вертикальный и горизонтальный шпиндель;
- Прочная конструкция машины;
- Фрезерная головка может поворачиваться и вращаться под любым пространственным углом;
- Плавный ход благодаря полированным зубчатым колесам, работающим в масляной ванне;
- Все направляющие закалены и регулируются с помощью клиньев;
- Централизованная смазка;
- Большие развязанные маховики со шкалой;
- Светодиодная лампа;
- Система охлаждения;
- Простое управление переключающими элементами;
- Прочные прямоугольные направляющие по осям Y и Z;
- Регулируемый по высоте защитный экран с микровыключателем, от разлетающихся стружек и деталей, для максимальной защиты пользователя;
- Массивное и крупногабаритное основание XY, точно обработанная поверхность с Т-образными пазами;
- Цифровой индикатор положения DPA 21;
- Система подачи, управляемая серводвигателем;
- Автоматическая подача по осям X, Y и Z.
| Технические характеристики универсального фрезерного станка OPTImill MT 130S |
|
| Мощность | 4.5 кВт |
| Напряжение | 380 В |
| Конус шпинделя | M16 |
| Мах ø сверления | 28 мм |
| Мощность вертикального шпинделя | 3 кВт |
| Max ⌀ торцевой фрезы | 100 мм |
| Max ⌀ концевой фрезы | 20 мм |
| Максимальный диаметр рассверливания в стали | 32 мм |
| Размер стола | 1270 х 300 мм |
| Мin расстояние от шпинделя до стола | 500 мм |
| Max расстояние от шпинделя до стола | 500 мм |
| Вылет вертикального шпинделя | 150-550 мм |
| Вылет горизонтального шпинделя | 100-500 мм |
| Поворот шпинделя | 360 ° |
| Частота вращения шпинделя | 45 - 1660 об/мин |
| Количество скоростей шпинделя | 11 |
| Размер T-образных пазов на столе | 14 мм |
| Кол-во T-образных пазов на столе | 3 |
| Расстояние между Т-образными пазами на столе | 80 мм |
| Максимальная грузоподъемность | 200 кг |
| Размер Т-образных пазов стола | 14 мм |
| Подключение сжатого воздуха | 700-1060 кПа |
| Ручное перемещение по оси X | 720 мм |
| Ручное перемещение по оси Y | 300 мм |
| Ручное перемещение по оси Z | 400 мм |
| Автоматическое перемещение по оси X | 30 - 830 мм/об |
| Автоматическое перемещение по оси Y | 30 - 830 мм/об |
| Автоматическое перемещение по оси Z | 23 - 625 мм/об |
| Патрон шпинделя | ISO 40 DIN 2080 |
| Диапазон поворота фрезерной головки по X - Y плоскости | 360 ° |
| Диапазон поворота фрезерной головки по Z - X плоскости | 360 ° |
| Ход шпинделя | 127 мм |
| Вес | 1450 кг |
| Вес (брутто) | 1570 кг |

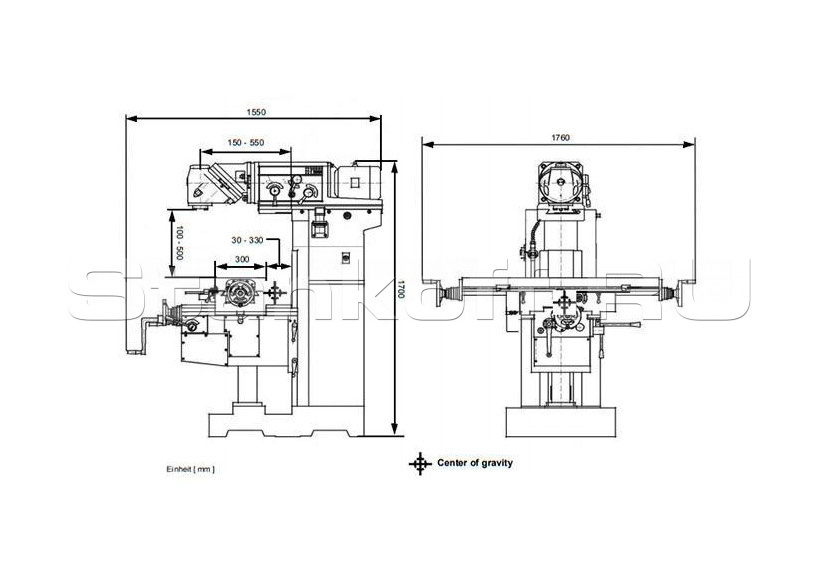

| Габариты (Д*Ш*В) | 1550x1760x1700 мм |
| Габариты упаковки (Д*Ш*В) | 1600x1600x2150 мм |
