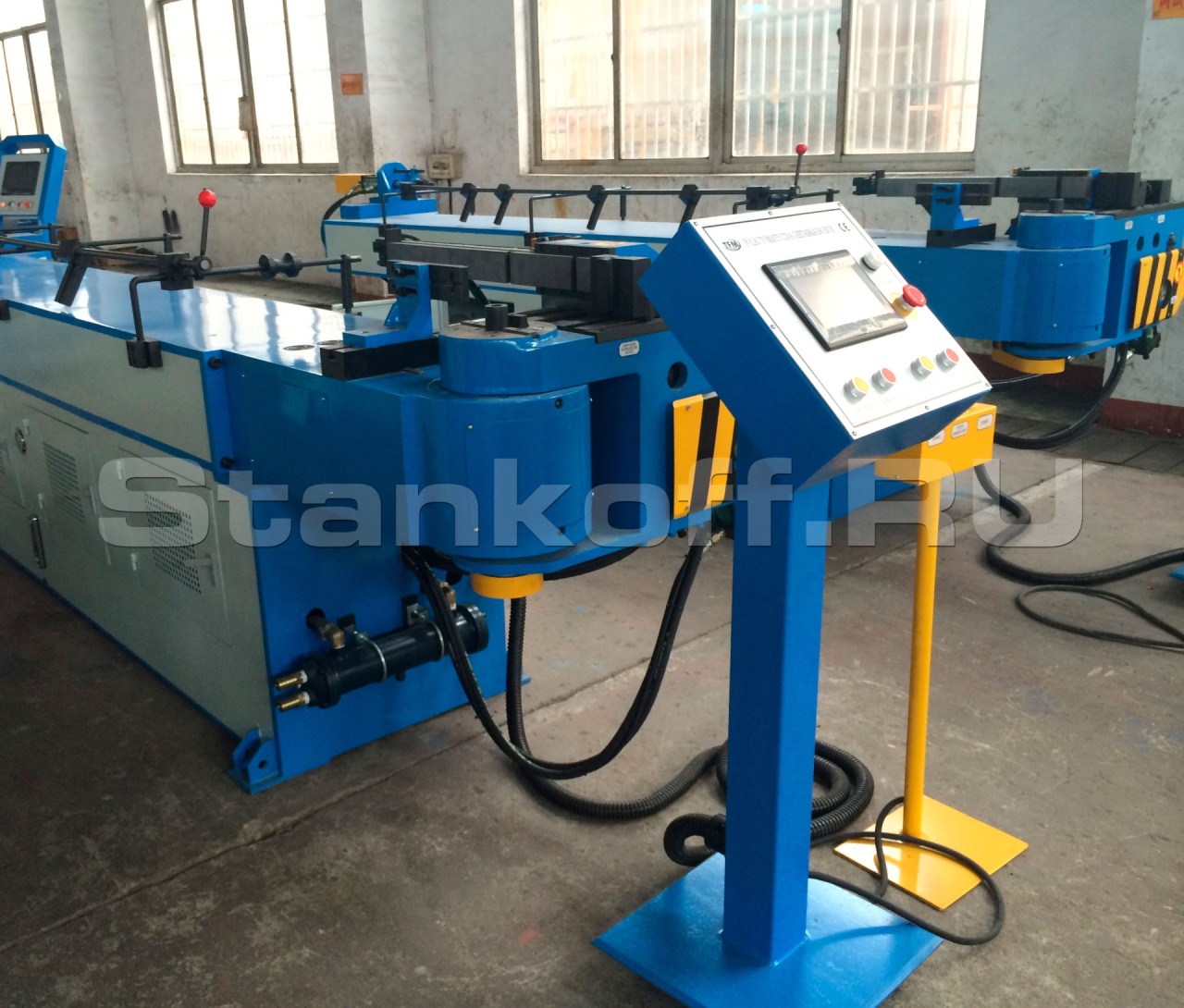

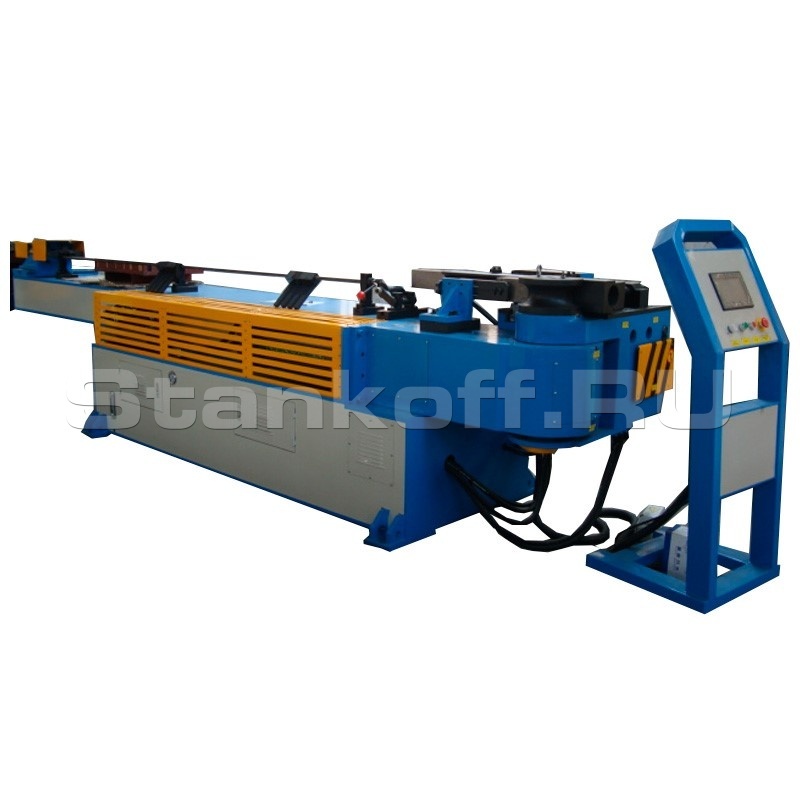

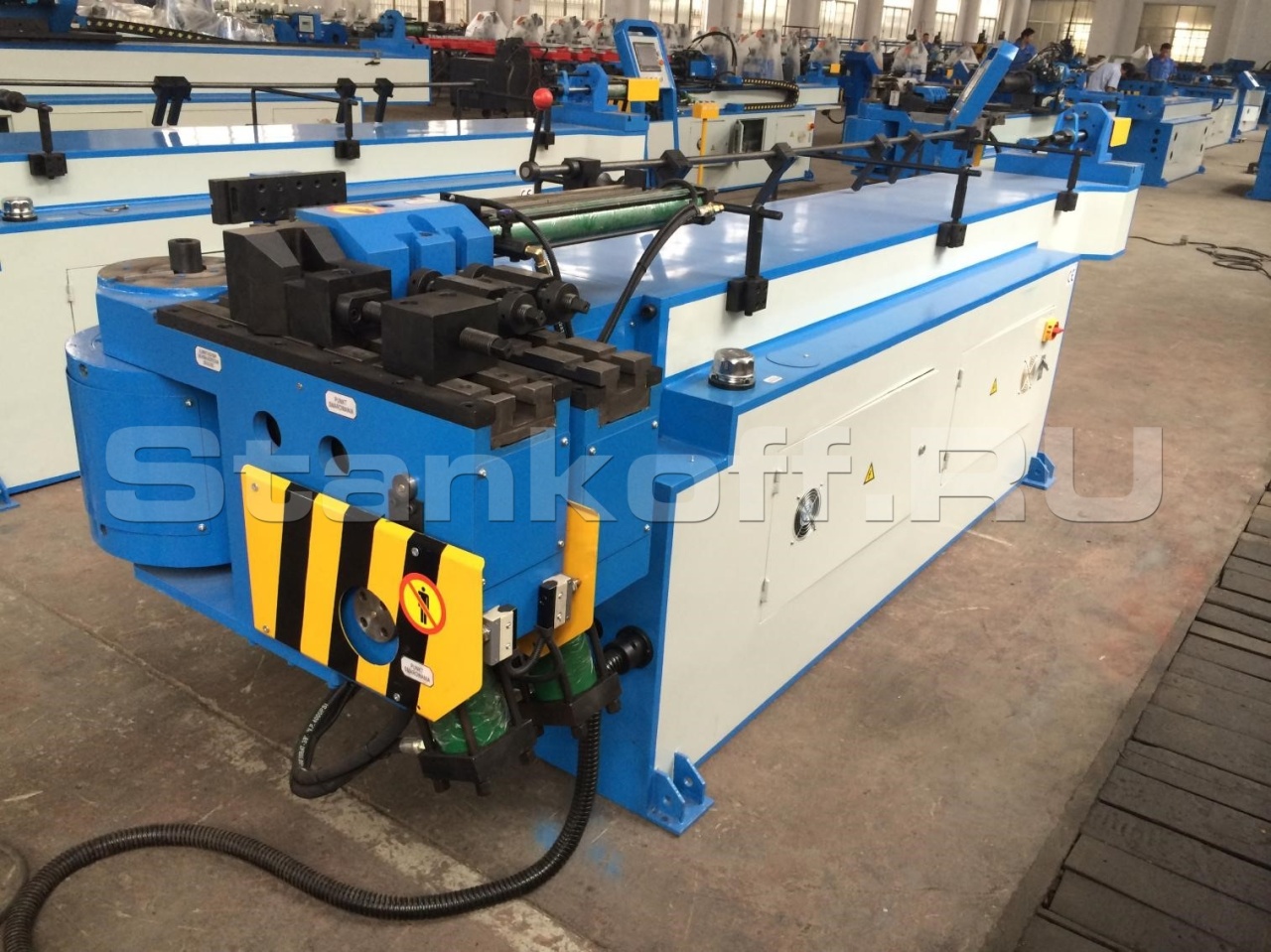

Дорновый трубогибочный станок KING-MACC 50NC предназначен для гибки труб и профилей, что позволяет создавать сложные формы и конструкции из металлов. Он применяется в различных отраслях, таких как автомобилестроение, строительство, производство мебели и других сферах, где требуется работа с металлическими трубами и профилями.
Станок поставляется с системой ЧПУ, оборудованной сенсорным экраном, для выполнения действий необходимо выбрать соответствующий пункт меню интерфейса оператора. В ручном режиме возможно перемещение отдельных узлов станка, при выборе соответствующей кнопки на экране. Ручной режим используется для настройки станка перед выполнением операций в автоматическом режиме. При программировании, задается необходимое количество углов гиба, выполняемых на одной трубе, для получения изделия. Программа сохраняется в памяти станка под определенным номером. В автоматическом режиме производится циклическое поочередное выполнение гибов с углами, заданными в выбранной программе. Оператор нажимает педаль, для перехода от одного действия станка к другому.
Комплектация
- Стойка ЧПУ с пультом и сенсорным экраном;
- 1 управляемая ЧПУ координата (угол гиба);
- Гидравлический привод подвода прижима и направляющего лотка;
- Гидравлический привод продольного перемещения направляющего лотка;
- Гидравлический привод перемещения дорна;
- Упоры для контроля расстояния между гибами;
- Комплект ключей.
| Макс. диаметр трубы, мм |
50
|
| Макс. толщина стенки, мм |
2
|
| Макс. радиус гиба, мм |
250 |
| Длина дорновой штанги, мм |
3200 |
| Максимальный угол изгиба |
190 º |
| Точность по углу гибки, º |
+/- 0.1 |
| Рабочая скорость гибки, °/сек |
40 |
| Мощность двигателя гидравлического насоса, кВт |
5.5 |
| Размеры станка (ДxШxВ), мм |
4000×800×1300 |
| Масса, кг |
1800 |
