| Система ЧПУ | Fanuc (Япония) |
| Приводы | Fanuc (Япония) |
| ШВП | HIWIN (Тайвань) |
| Направляющие | HIWIN (Тайвань) |
| Подшипники шпинделя | NSK (Япония) |
| Револьверная голова | SAUTER (Германия) |
| Система смазки | HERG (Япония) |
| Электрокомпоненты | SCHNEIDER (Франция) |
| Пневмокомпоненты | AIRTAC (Тайвань) |
| Реле | OMRON (Япония) |
| Гидравлические патроны | AUTOGRIP (Тайвань) |
| Зубчатые ремни | GATES (США) |
| Крепёж | YINSH (Тайвань) |
| Муфты | KTR (Германия) |
Станина

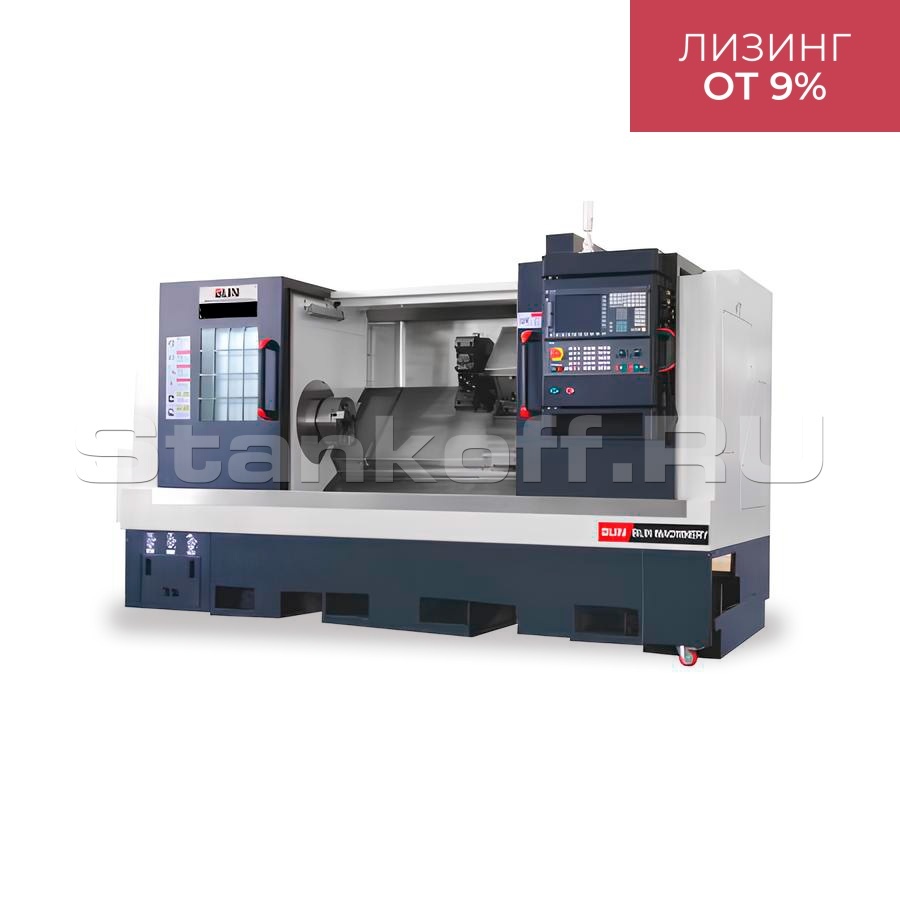

Конструкция обрабатывающего центра гарантирует высокую производительность и точность как при непрерывных тяжелых точениях, так и при прерывистой обработке. Наклонная станина обеспечивает удобный доступ к заготовке в рабочей зоне, эффективное удаление стружки и удобное расположение систем управления, что позволяет быстро и эффективно проводить плановое техническое обслуживание.
ШВП
По всем осям шпиндельные винты (ШВП) оснащены тремя точками крепления: по краям и в центре. Такая конструкция эффективно гасит вибрации и предотвращает отжим винта при резании, что повышает точность изготовления деталей. Специальная термообработка ШВП, предварительный натяг и отсутствие скольжения значительно увеличивают срок службы пары.
Револьверная голова
Двигатели для поворота револьверной головки позволяет менять инструмент за 0,28 секунд. Это минимизирует время холостых ходов, что сокращает время простоя оборудования и повышает производительность в целом.
Бак для СОЖ
Отдельный бак для СОЖ обеспечивает стабильную работу машины, так как он удален от объектов с повышенной теплоотдачей. Большой объем бака для охлаждающей жидкости упрощает удаление стружки, замену жидкости и облегчает техническое обслуживание системы.
Ленточный транспортер
Ленточный стружкоуборочный транспортер предназначен для удаления стружки из рабочей зоны станка во время его работы, а также для облегчения уборки оборудования оператором.| Основные характеристики | |
| Система ЧПУ | FANUC 0i-TF |
| Максимальный диаметр заготовки над станиной, мм | Ø 650 |
| Максимальный диаметр заготовки над суппортом, мм | Ø 400 |
| Максимальная длина точения, мм | 1000 |
| Максимальный диаметр точения, мм | Ø 450 |
| Главный шпиндель | |
| Диаметр отверстия шпинделя, мм | Ø 92 |
| Торец шпинделя | А2-8 |
| Максимальная скорость шпинделя, об/мин | 2500 |
| Максимальный диаметр обрабатываемого прутка, мм | Ø 74 |
| Мощность шпинделя, кВт | 15/18,5 |
| Патрон шпинделя, дюйм | 10 |
| Индексация шпинделя (ось С), град | 0,01° |
| Перемещения | |
| Тип линейных направляющих | Роликовые |
| Перемещение по оси X, мм | 300 |
| Перемещение по оси Z, мм | 1000 |
| Быстрые перемещения по осям X/Z, м/мин | 20/20 |
| Револьверная голова | |
| Тип револьверной головы | BMT65 (ER32) |
| Количество инструментальных позиций, шт | 12 |
| Время смены инструмента, сек | 0,28 |
| Время полного поворота головы, сек | 0,4 |
| Сечение хвостовиков инструмента, мм | 25х25, Ø 40 |
| Максимальная скорость приводного инструмента, об/мин | 4000 |
| Мощность приводного инструмента, кВт | 5,5 |
| Задняя бабка | |
| Конус | МТ6 |
| Перемещение задней бабки, мм | 850 |
| Точностные характеристики | |
| Точность позиционирования по оси X, мм | ±0,005 |
| Точность позиционирования по оси Z, мм | ±0,005 |
| Повторяемость по оси X, мм | ±0,003 |
| Повторяемость по оси Z, мм | ±0,003 |
| Другие характеристики | |
| Мощность двигателя насоса СОЖ, кВт | 0,48 |
| Расход СОЖ, м³/ч | 2,5 |
| Габаритные размеры | |
| Длина, мм | 3400 |
| Ширина, мм | 1800 |
| Высота, мм | 2100 |
| Вес, кг | 7100 |
