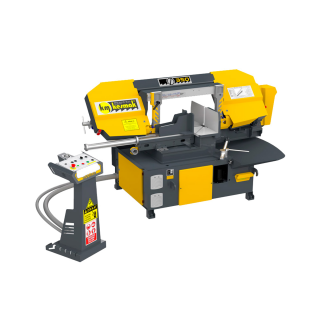

Предназначен для резки различных видов металла: цветных, никелевых, инструментальных, нержавеющих и высоколегированных сталей. Этот станок обладает высокой производительностью и идеально подходит для мелкосерийного или штучного производства. С его помощью можно нарезать трубы, сплошные заготовки и фасонный профиль.
- Тип управления: Полуавтоматический;
- Тип конструкции: Консольный;
- Подъем/Опускание пильной рамы: Гидравлический;
- Зажим заготовки: Гидравлический;
- Подача заготовки: Ручная;
- Осуществление реза под углом: Поворотная рама (+60° / -45°)
Пять основных преимуществ резки на ленточнопильном станке:
- Высокая точность резки — от 0,1 до 1,5 мм, с отклонением от вертикали до 0,5 мм;
- Высокое качество поверхности реза;
- Малая ширина пропила позволяет сэкономить расход металла;
- Возможность резки пакетов заготовок;
- Подходит для всех видов заготовок: сплошных, сортового проката и труб.
Резка заготовок:
| Вместимость |
Тип |
Размеры, мм |
| под 90° |
● Круг |
350 |
| ■ Квадрат |
350х350 |
| ▬ Пластина |
350х500 |
| под +60° |
● Круг |
350 |
| ■ Квадрат |
330х330 |
| ▬ Пластина |
330х450 |
| под -60° |
● Круг |
- |
| ■ Квадрат |
- |
| ▬ Пластина |
- |
| под +45° |
● Круг |
340 |
| ■ Квадрат |
300х300 |
| ▬ Пластина |
250х320 |
| под -45° |
● Круг |
320 |
| ■ Квадрат |
200х200 |
| ▬ Пластина |
200х380 |
| под +30° |
● Круг |
210 |
| ■ Квадрат |
180х180 |
| ▬ Пластина |
160х200 |
| под -30° |
● Круг |
- |
| ■ Квадрат |
- |
| ▬ Пластина |
- |
Стандартная комплектация
| Тиски |
Гидравлические |
| Натяжение ленты |
Гидромеханическое |
| Щетка очищения стружки |
Присутствует |
| Допуск подачи материала |
- |
| Верхний гидравлический прижим |
- |
| Угловая резка |
+60° / -45° |
| Скорость ленты |
20-110 м/мин |
| Устройство управления |
- |
| Рольганг |
1200 мм |
| Доп. рольганг |
- |
| Конвейер для стружки |
- |
| Остановка материала |
Присутствует |
| Подача материала |
Ручная |
| Регулировка высоты реза |
Ручная |
| Поворот пильной рамы |
Ручной |
| Мощность главного привода, кВт |
3 |
| Мощность системы охлаждения, кВт |
0,12 |
| Мощность гидравлики, кВт |
0,18 |
| Скорость вращения ленточного полотна, м/мин. |
20–110 |
| Тип переключения скорости ленточного полотна |
Инвертер |
| Размер ленточного полотна, мм |
4860 х 34 х 1,1 |
| Макс. раскрытие тисков, мм |
500 |
| Мин. закрытие тисков, мм |
0 |
| Высота тисков, мм |
240 |
| Высота подачи заготовки, мм |
745 |
| Емкость гидравлического бака, л |
6,5 |
| Емкость СОЖ бака, л |
44 |
| Высота, мм |
1410 |
| Ширина, мм |
1670 |
| Длина, мм |
2780 |
| Вес, кг |
1220 |
