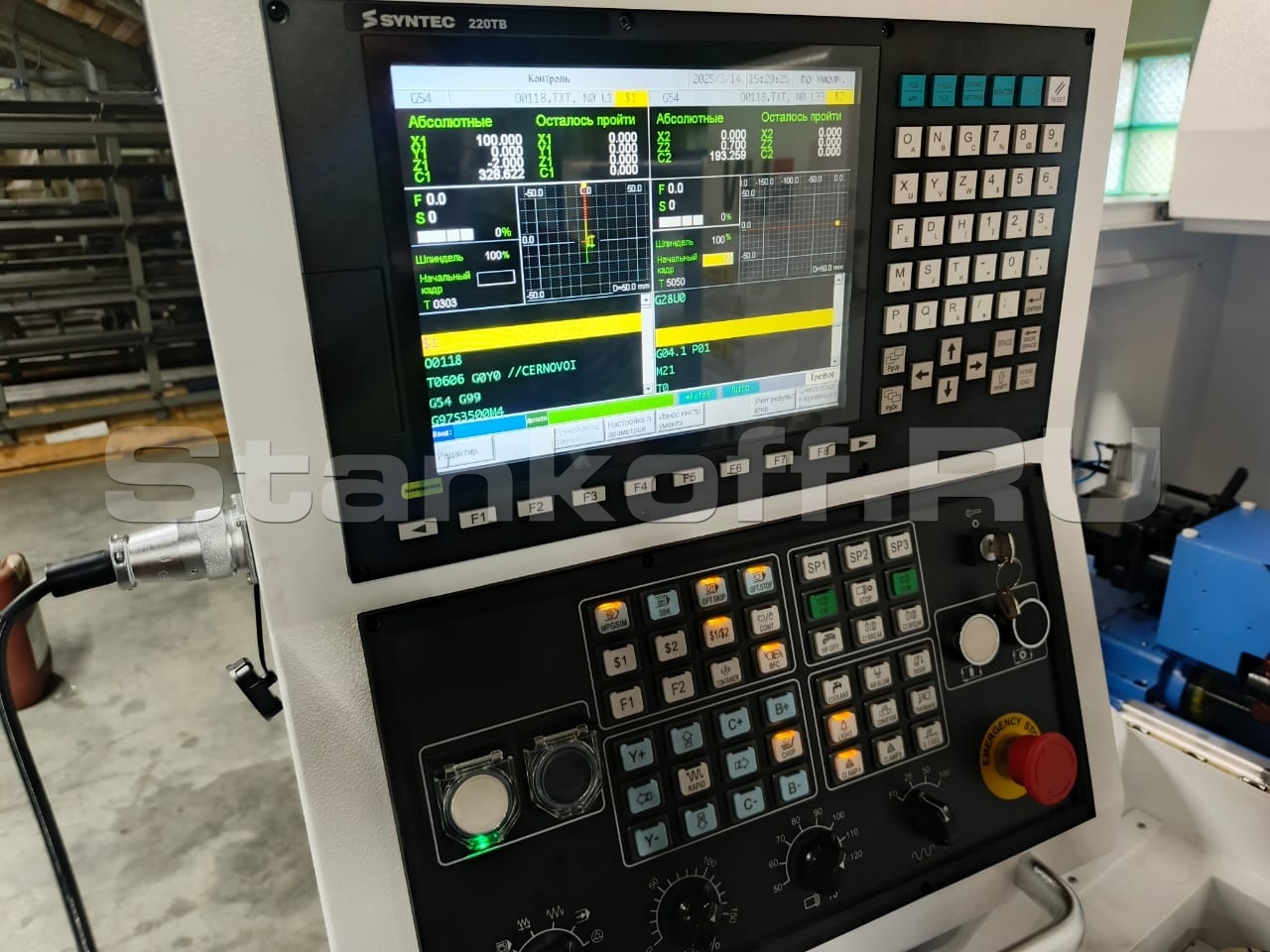

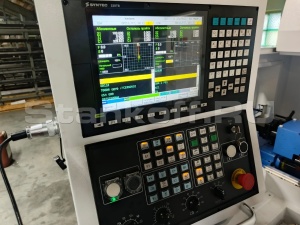

| Система ЧПУ |
SYNTEC 220TB |
| Максимальный диаметр обработки, мм |
Ø 25 |
| Диаметр отверстия шпинделя, мм |
Ø 27 |
| Максимальный диаметр обработки главного шпинделя, мм |
25 |
| Диаметр отверстия шпинделя главного шпинделя, мм |
27 |
| Максимальная длина обработки (неподвижный люнет/ вращающийся люнет/ без люнета), мм |
200/180/50 |
| Максимальный диаметр сверления осевым инструментом, мм |
10 |
| Максимальный диаметр резьбы осевым инструментом |
М8 |
| Частота вращения шпинделя, об/мин |
8000 |
| Мощность шпинделя, кВт |
4,2 |
| Индексация шпинделя (ось С), град. |
0,001° |
| Частота вращения главного шпинделя, об/мин |
8000 |
| Мощность главного шпинделя, кВт |
4,2 |
| Индексация главного шпинделя (ось С), град. |
0,001° |

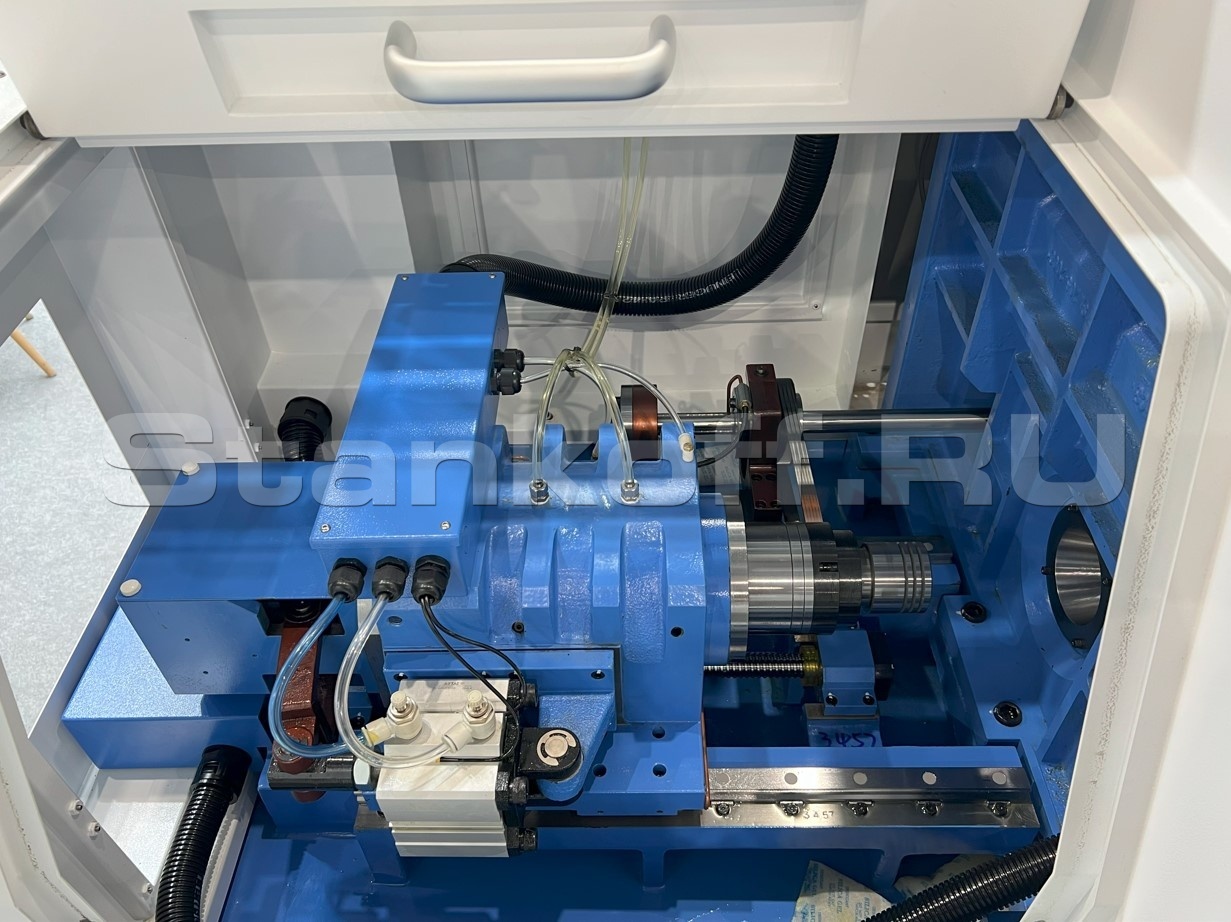

| Максимальный диаметр обработки противошпинделя, мм |
20 |
| Частота вращения противошпинделя, об/мин |
8000 |
| Мощность противошпинделя, кВт |
3,1 |
| Индексация противошпинделя, град. |
0,001 |
| Скорость перемещения по осям (X1/Y1/Z1/Х2/Z2), м/мин |
20/24/24/24/24 |
| Точность позиционирования, мм |
≤0,003 |
| Повторяемость, мм |
≤0,003 |
| Количество управляемых осей |
7 |
| Количество токарного инструмента, шт. (размер державки, мм) |
6 позиций (□12) |

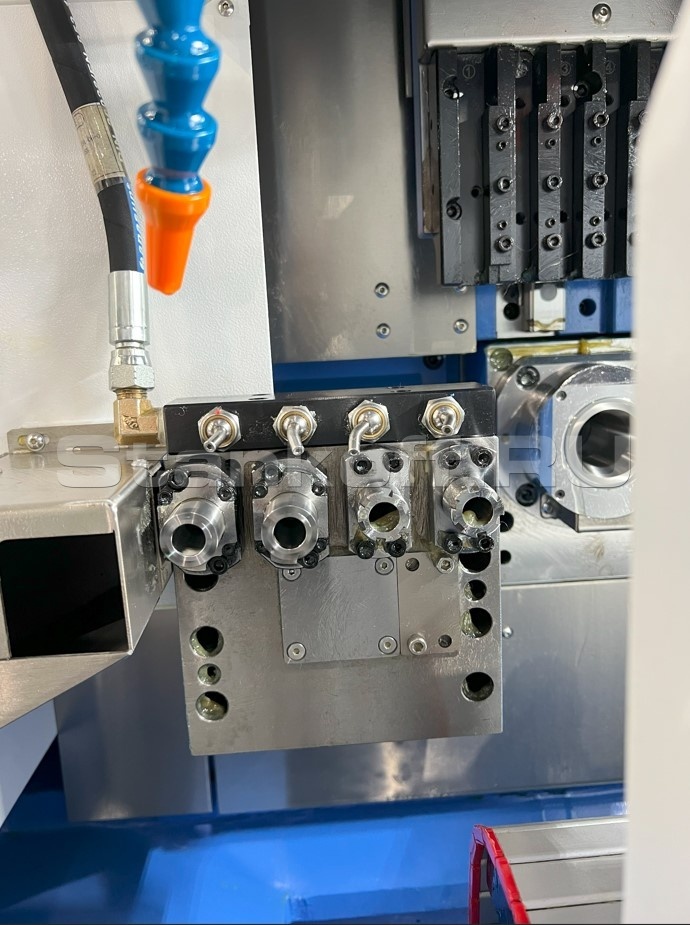

| Стационарный осевой инструмент со стороны главного шпинделя, шт. (тип цанг) |
4 позиции (ER16) |
| Радиальный приводной инструмент со стороны главного шпинделя, шт. (тип цанг) |
2 позиции (ER11) + 2 позиции (ER16) |
| Осевой инструмент для обработки в противошпинделе, шт. (тип цанг ER16) |
2 позиции привод. + 2 позиции стационарн. |
| Скорость вращения приводного инструмента, об/мин |
5000 |
| Скорость вращения приводного инструмента осевого типа со стороны заднего шпинделя, об./мин |
- |
| Мощность насоса охлаждения, кВт |
0,46 |
| Габаритные размеры (ДxШxВ), мм |
2300×1300×1750 |
| Вес станка, кг |
2600 |
