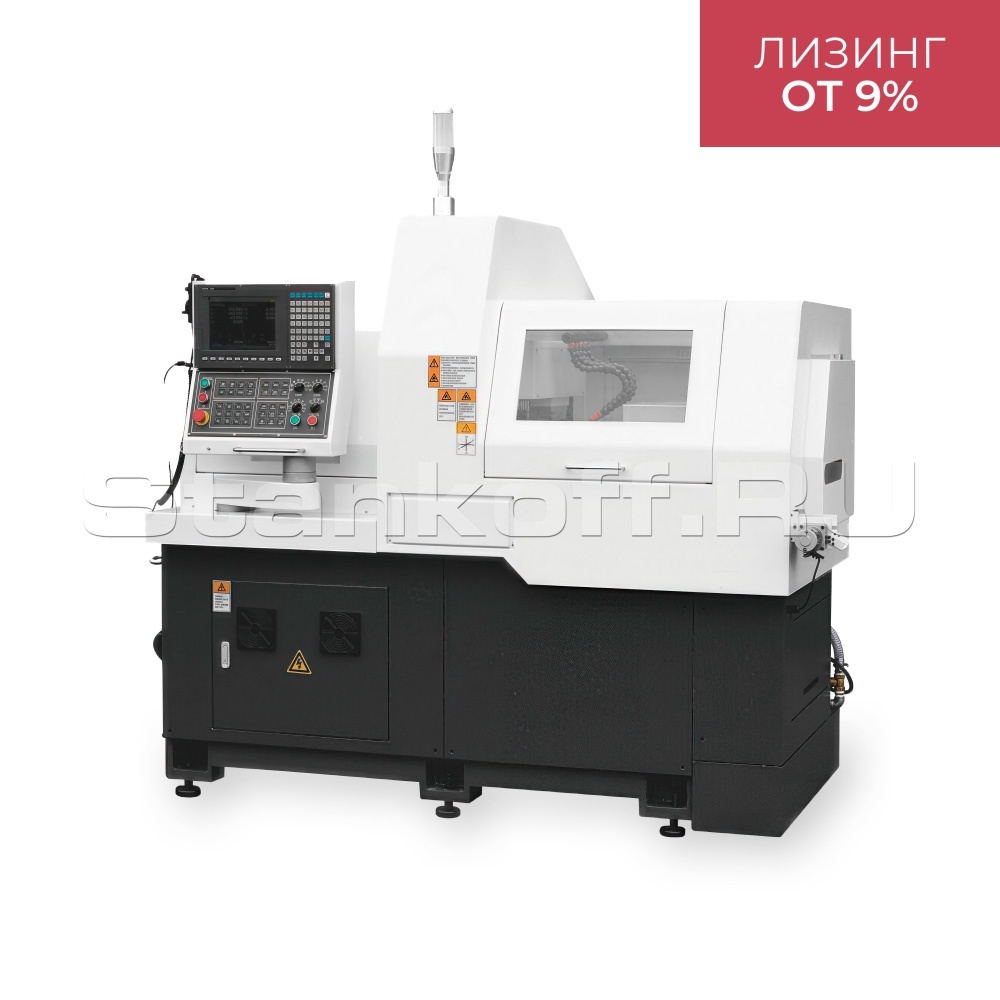

Автомат продольного точения NINGBO BLIN MACHINERY BL-CSL205

Детальное описание

Автомат продольного точения NINGBO BLIN MACHINERY BL-CSL205 для обработки прутков из различных металлов, от цветных сплавов до труднообрабатываемых сталей, обеспечивая высокую точность и производительность. С цанговым патроном для надежного крепления заготовок, станки CSL выделяются возможностью обрабатывать фасонные поверхности и выполнять контурную фрезеровку с приводными инструментами, что обеспечивает гибкость в производстве. Преимущество данного станка в широком спектре на радиусных поверхностях, высокой производительности и точности обработки.

Комплектцющие

Система ЧПУ	SYNTEC (Тайвань)
Приводы	SYNTEC (Тайвань)
Электро-серво шпиндель	TAIWAN (Тайвань)
ШВП	HIWIN (Тайвань)
Направляющие	HIWIN (Тайвань)
Подшипники шпинделя	NSK P4 class (Япония)
Система смазки	HERG (Япония)
Электрокомпоненты	SCHNEIDER (Франция)
Пневмокомпоненты	AIRTAC (Тайвань)
Крепёж	YINSH (Тайвань)
Муфты	KTR (Германия)

Стандартная комплектация

Система ЧПУ SYNTEC 220TB (монитор 8.4”)
Ручной маховичок управления
Порты RS232, LAN, USB
Станина чугунная с наклоном с линейными направляющими
Главный шпиндель высокоточный с осью С с электромагнитным тормозом
Противошпиндель высокоточный с осью С с электромагнитным тормозом
Вращающаяся направляющая втулка
Конвейер для удаления стружки с баком
Блок инструментов для токарной обработки на главном шпинделе на 6 позиций (размер державки 12х12 мм)
Блок инструментов для осевой обработки на главном шпинделе фиксированного типа на 4 позиции (тип цанг ER11, включая 4 держателя инструмента с гайками, цанговые патроны ER не включены)
Блок инструментов для радиальной обработки приводного типа на главном шпинделе на 4 позиции (тип цанги ER11 – 2 шт., ER16 – 2 шт., включая гайки, без цанг ER)
Блок инструментов для осевой обработки на противошпинделе фиксированного типа на 4 позиции (тип цанг ER16, включая 4 держателя инструмента с гайками, цанговые патроны ER не включены)
Воздухонепроницаемое уплотнение шпинделя
Автоматическая система смазки
Освещение рабочей зоны и 3-х цветная сигнальная лампа
Трансформатор 380В (3 фазы встроенный)
Уловитель деталей
Комплект инструментов для настройки и обслуживания станка
Комплект технической документации

Дополнительные опции

Фильтр удаления масляного тумана
Автоматическая подача прутка (барфидер) FEDEK XT-320 3,2м с каналами 11/21мм и набором цанг толкателя 3-18 мм (для обработки прутков Ø 3-20мм)
Цанги для главного шпинделя/противошпинделя/люнетная

Система ЧПУ	SYNTEC 220TB
Максимальный диаметр обработки главного шпинделя, мм	20
Диаметр отверстия шпинделя главного шпинделя, мм	25
Максимальная длина обработки, мм (Неподвижный люнет)	200
Максимальная длина обработки, мм (Вращающийся люнет)	180
Максимальная длина обработки, мм (Без люнета)	50
Максимальный диаметр сверления осевым инструментом, мм	10
Максимальный диаметр резьбы осевым инструментом, мм	М8
Частота вращения главного шпинделя, об/мин	8000
Мощность главного шпинделя, кВт	4,2
Индексация главного шпинделя (ось С), град.	0,001°
Максимальный диаметр обработки противошпинделя, мм	20
Частота вращения противошпинделя, об/мин	8000
Мощность противошпинделя, кВт	3,1
Индексация противошпинделя, град.	0,001
Скорость перемещения по осям (X1/Y1/Z1/Х2/Z2), м/мин	20/24/24/24/24
Точность позиционирования, мм	≤0,003
Повторяемость, мм	≤0,003
Количество управляемых осей	7
Количество токарного инструмента, шт. (размер державки, мм)	6 позиций (□12)
Стационарный осевой инструмент со стороны главного шпинделя, шт. (тип цанг)	4 позиции (ER16)
Радиальный приводной инструмент со стороны главного шпинделя, шт. (тип цанг)	2 позиции (ER11) + 2 позиции (ER16)
Стационарный осевой инструмент со стороны противошпинделя, шт. (тип цанг)	4 позиции (ER16)
Скорость вращения приводного инструмента, об/мин	5000
Мощность насоса охлаждения, кВт	0,46
Габаритные размеры, мм	2300×1300×1750
Вес станка, кг	2500
