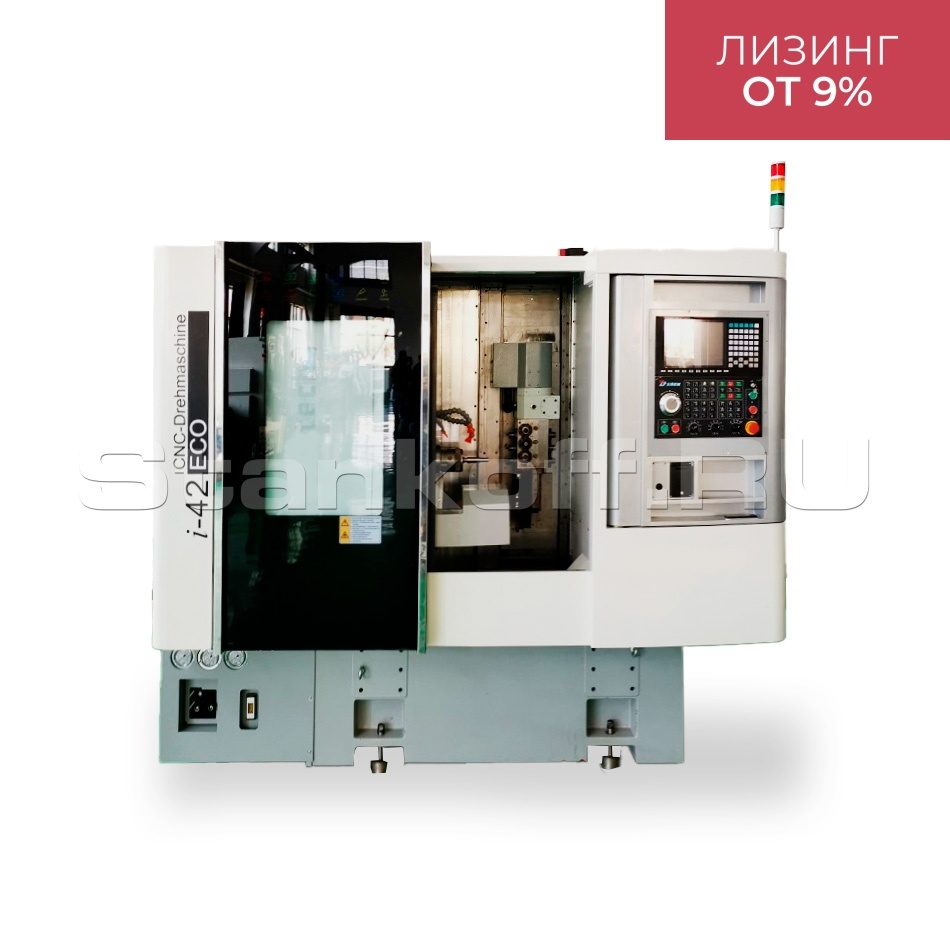

Токарный автомат с ЧПУ NINGBO BLIN MACHINERY BL-i42 ECO/M

Детальное описание

Токарный автомат с ЧПУ NINGBO BLIN MACHINERY BL-i42 ECO/M предназначен для высокоточной и эффективнойобработки прутков из различных металлов. Отличается высокой производительностью и точностью обработки.

Комлектующие

Система ЧПУ	SYNTEC (Тайвань)
Приводы	Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань)
ШВП	HIWIN (Тайвань)
Направляющие	HIWIN (Тайвань)
Подшипники шпинделя	NSK (Япония)
Револьверная голова	SAUTER (Германия)
Система смазки	HERG (Япония)
Электрокомпоненты	SCHNEIDER (Франция)
Пневмокомпоненты	AIRTAC (Тайвань)
Реле	OMRON (Япония)
Гидравлические патроны	AUTOGRIP (Тайвань)
Зубчатые ремни	GATES (США)
Крепёж	YINSH (Тайвань)
Муфты	KTR (Германия)

Стандартная комплектация

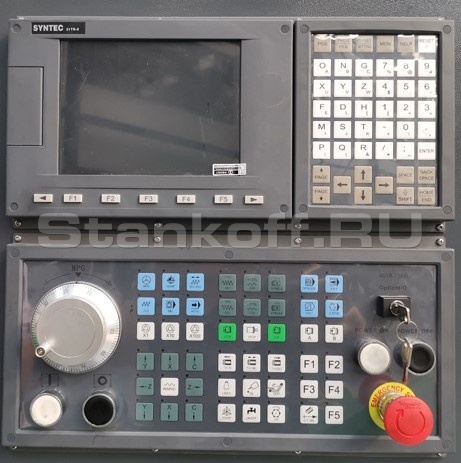

Система ЧПУ SYNTEC 22TB
Ручной маховичок управления

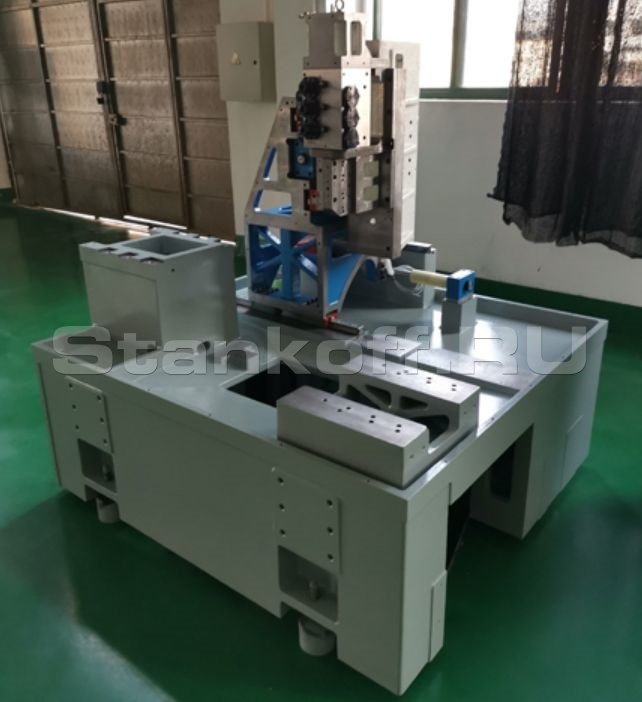

Станина чугунная с наклоном 30° с линейными направляющими
Сервоприводы SYNTEC
Шпиндель высокоточный с осью С1 с электромагнитным тормозом
Цанговый патрон CL-42

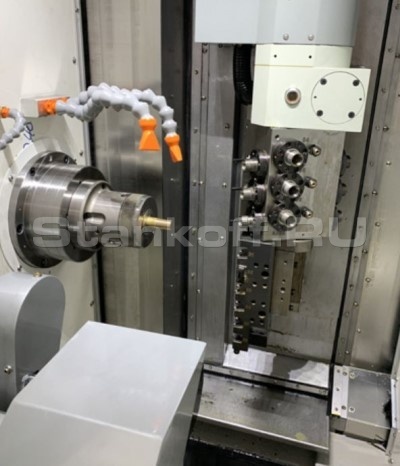

Блок приводных инструментов: 3 осевых, 3 радиальных позиции
Блок токарного инструмента: 6 для внешнего точения, 5 для внутреннего точения
Система подачи СОЖ
Автоматическая система смазки
Освещение рабочей зоны станка
3-х цветная сигнальная лампа
Трансформатор 380В (3 фазы встроенный)
Автоматический конвейер для стружки и бункер для стружки
Выносная педаль управления
Блокировка замка передней двери с помощью датчика (стандарт безопасности CE)
Комплект инструментов для настройки и обслуживания станка
Комплект документации по обслуживанию станка на русском языке
Комплект документации по эксплуатации станка на русском языке.

Дополнительные опции

Фильтр удаления масляного тумана
Автоматическая подача прутка (барфидер) FEDEK DH 65L

Система ЧПУ	SYNTEC 21TB
Основные характеристики
Максимальный диаметр обрабатываемого прутка, мм	Ø 42
Максимальная длина точения, мм	250
Главный шпиндель
Диаметр отверстия шпинделя, мм	Ø 43
Торец шпинделя	А2-5
Максимальная скорость шпинделя, об/мин	4 500
Биение шпинделя, мм	≤0,002
Перемещения по осям
Время смены инструмента (соседний), сек	0,3
Время смены инструмента (полный поворот), сек	0,6
Индексация оси С, град	0,001°
Перемещение по оси X, мм	150
Перемещение по оси Y, мм	410
Перемещение по оси Z, мм	250
Быстрые перемещения по осям X, Y, Z, м/мин	30
Инструментальная система
Количество токарных резцов, шт	6 для внешней обработки + 5 для внутренней обработки
Размер державки инструмента, мм	20х20
Диаметр хвостовика инструмента, мм	Ø 20
Количество приводного инструмента, шт	3 осевых + 3 радиальных
Мощность приводного инструмента, кВт	2,4
Тип цанг приводного инструмента	ER20
Задняя бабка
Наличие	нет
Точностные характеристики
Точность позиционирования, мм	≤0,004
Повторяемость, мм	≤0,003
Габаритные размеры
Длина, мм	2350
Ширина, мм	1700
Высота, мм	1900
Вес станка, кг	3000
