Калёвочная, она же галтельная, фреза с нижним подшипником: скругление радиусом 7,9 мм снимается по кромке за один проход, а подшипник катится по детали и держит линию. Отдельно скруглять кромку...

Нижний подшипник идёт по кромке заготовки, нож повторяет её и снимает галтель радиусом 7,9 мм. Профиль получается один в один на всей партии, поэтому фрезу берут для серийных фасадов, плинтуса и...

Радиусная кромочная фреза со ступенькой снимает скругление радиусом 9,5 мм и оставляет под ним полку — кромка получает законченный профиль, а не просто закругление. Нижний подшипник копирует кромку...

Высокая режущая часть 17 мм позволяет снимать скругление радиусом 9,5 мм по кромке толстой заготовки за один заход. Подшипник на конце фрезы копирует кромку, поэтому профиль повторяется по всей...

Кромочная калёвочная фреза с нижним подшипником и небольшим радиусом 4 мм: снимает остроту кромки и даёт аккуратное скругление, не заглубляясь в тело детали. Диаметр 33,3 мм держит фрезу устойчиво...

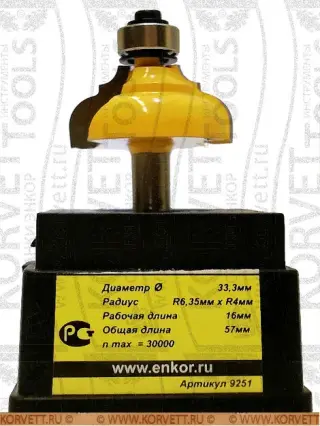

Калёвочная фреза с радиусом 6,4 мм и нижним подшипником снимает по кромке скругление и оставляет ровную полку под ним. Высота режущей части 16 мм позволяет обрабатывать кромку толстой плиты и...

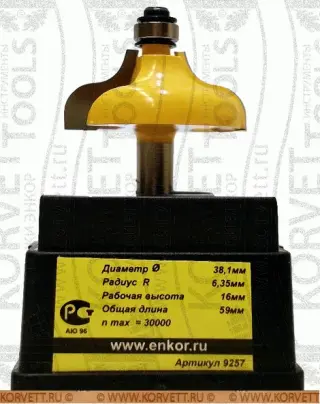

Нижний подшипник катится по шаблону или по кромке детали, а нож снимает калёвку радиусом 6,4 мм — одинаковую на всей партии. Фрезу берут туда, где профиль нужно повторить десятки раз и разметка на...

Кромочная калёвочная фреза с S-образным профилем и нижним подшипником: нож снимает по кромке волну, подшипник копирует деталь или шаблон снизу. В названии указаны два радиуса — 4 и 4,8 мм, поэтому...

Нижний подшипник копирует кромку детали, нож снимает S-образный профиль — так повторяют калёвку на серии заготовок без упора и разметки. В названии стоят два радиуса, 4 и 4,8 мм: какой из них...

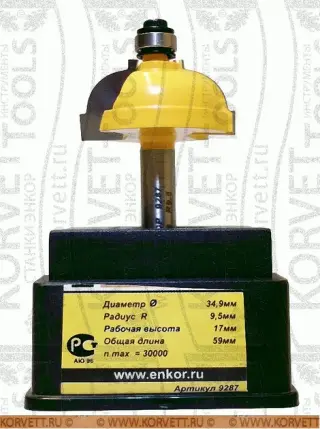

Калёвочная, она же галтельная, фреза с крупным радиусом 9,5 мм и нижним подшипником снимает скругление по кромке толстой детали за один проход. Высота режущей части 17 мм даёт запас под профиль,...

Калёвочная фреза снимает с кромки готовый профиль за один проход: режущая часть повторяет форму, а подшипник катится по базовой поверхности и держит постоянную глубину. Здесь профиль — крупная...

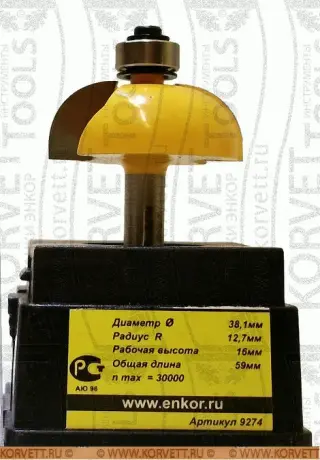

Полугалтельная фреза отдаёт кромке почти полный полувал: профиль — половина окружности радиусом 12,7 мм, поэтому деталь получает скругление, которое переходит в пласть без резкой границы. Это...

S-образная кромочная фреза даёт на кромке волну: два плавных перехода с противоположным изгибом, за счёт чего край выглядит объёмнее, чем при простом скруглении. Такой профиль берут там, где нужна...

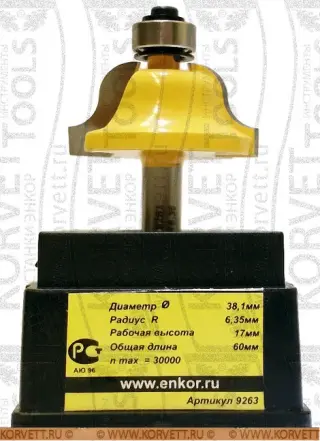

Фреза профилирует кромку по S-образной линии: сначала малое скругление, затем обратный изгиб радиусом 6,4 мм — деталь получает выразительный край без дополнительных планок. Режущая часть идёт по...

Калёвочная фреза строит на кромке S-профиль высотой 17 мм: переход идёт от пласти к торцу через два изгиба, и деталь получает законченный край. Работа идёт по копиру, глубину держит подшипник,...

Радиусная калёвочная фреза скругляет кромку радиусом 12,7 мм: получается крупный полувал с ровной линией по всей длине. По сравнению с мелкой галтелью она снимает больше материала и даёт переход,...

Кромочная фреза с радиусом 12,7 мм снимает угол и оставляет округлую кромку — самый ходовой профиль для мебели, где деталь берут в руку. Режущая часть идёт по кромке, положение профиля задаёт...

Профиль этой фрезы собран из двух радиусов — 4,8 и 6 мм: малый изгиб задаёт узкую канавку, большой разворачивает кромку в пласть. Получается S-образный переход, который в столярке называют...

Два радиуса в одном профиле дают на кромке волну с полкой: узкий изгиб 4,8 мм и широкий 6 мм. Фреза кромочная, калёвочного типа: она не выбирает паз, а формирует край детали за один проход по...

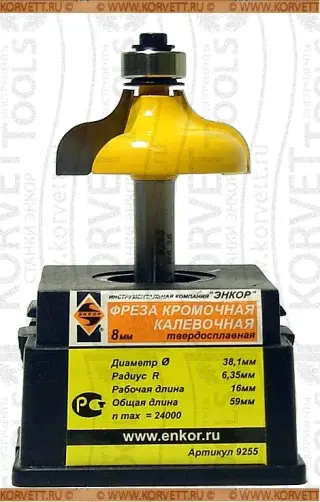

Классическая кромочная калёвка с радиусом 6,4 мм делает на кромке плавный вал с небольшой полкой: профиль неглубокий, поэтому деталь почти не теряет толщину, а край перестаёт быть острым. Размеры:...
